linux下docker搭建Prometheus +SNMP Exporter +Grafana进行核心路由器交换机监控

## 一、安装 Docker 和 Docker Compose
https://docs.docker.com/get-docker/

```bash

sudo apt-get update
sudo apt-get install -y docker.io sudo apt-get install -y docker-compose
```

## 二、创建配置文件及测试平台是否正常

-   1、选个文件夹作为自建Prometheus +SNMP Exporter +Grafana的储存目录，如/plmxs,在plmxs文件夹下创建一个 docker-compose.yml 文件

创建一个 docker-compose.yml 文件，定义 Prometheus、SNMP Exporter 和 Grafana 的容器配置。以下是一个简单的示例：

```bash
version: '3' services: prometheus: image: prom/prometheus ports: - "9090:9090" volumes: - /home/kali/docker/plmxs/prometheus:/etc/prometheus command: - '--config.file=/etc/prometheus/prometheus.yml' snmp-exporter: image: prom/snmp-exporter ports: - "9116:9116" environment: - SNMP_EXPORTER_TARGETS=192.168.1.1:161,192.168.1.2:161 grafana: image: grafana/grafana ports: - "3000:3000" environment: - GF_SECURITY_ADMIN_PASSWORD=admin
    depends_on:
      - prometheus
```

这个示例配置文件中包括了 Prometheus、SNMP Exporter 和 Grafana 的基本设置。请根据实际情况修改 IP 地址、端口和其他参数。

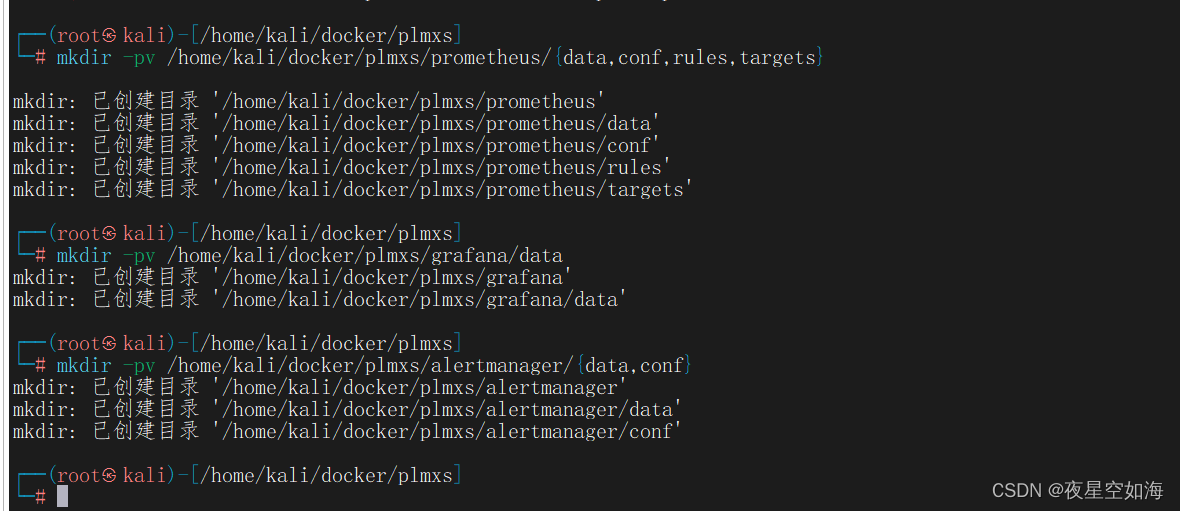

先创建文件

```bash
mkdir -pv /home/kali/docker/plmxs/prometheus/{data,conf,rules,targets}
mkdir -pv /home/kali/docker/plmxs/grafana/data
mkdir -pv /home/kali/docker/plmxs/alertmanager/{data,conf}
```

![在这里插入图片描述](https://proxy.adouk.cn/media/202503/2025-03-19_223350_6147610.7854046096278012.png)

-   2、创建 Prometheus 配置文件

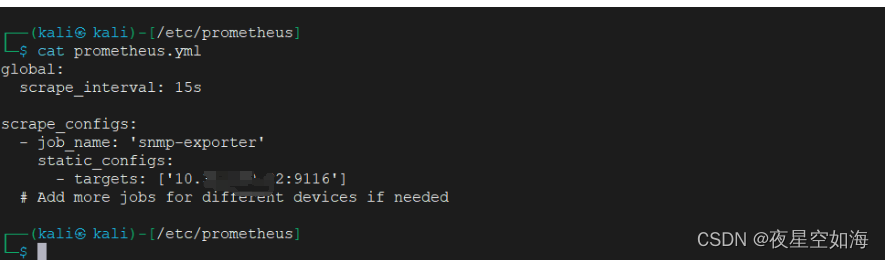

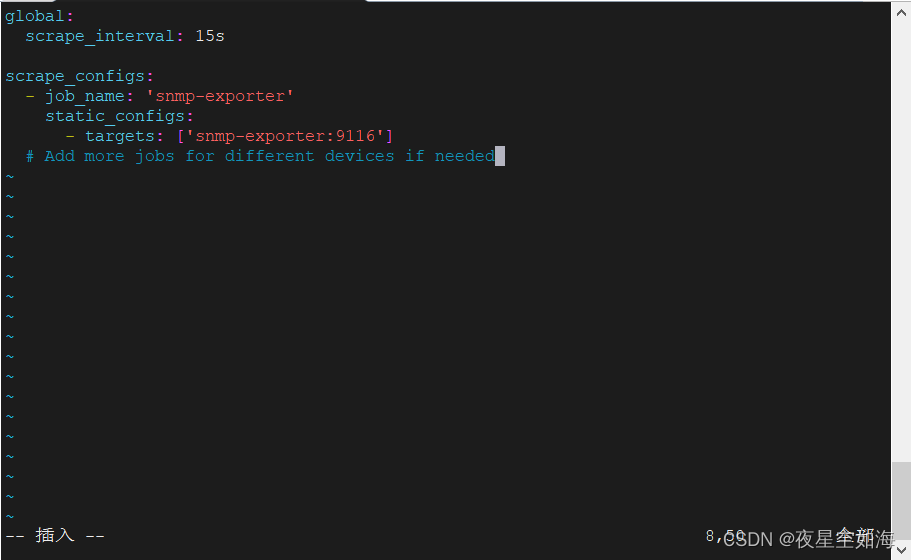

    在/home/kali/docker/plmxs/prometheus目录下创建 prometheus.yml 文件，配置 Prometheus 的监控目标。以下是一个示例，配置里面的snmp-exporter写你搭建平台的IP地址：

```bash
global: scrape_interval: 15s scrape_configs: - job_name: 'snmp-exporter' static_configs: - targets: ['snmp-exporter:9116']

```

![在这里插入图片描述](https://proxy.adouk.cn/media/202503/2025-03-19_223351_8265560.4599450174005393.png)
![在这里插入图片描述](https://proxy.adouk.cn/media/202503/2025-03-19_223349_7361490.3147101190092174.png)

-   3、启动容器

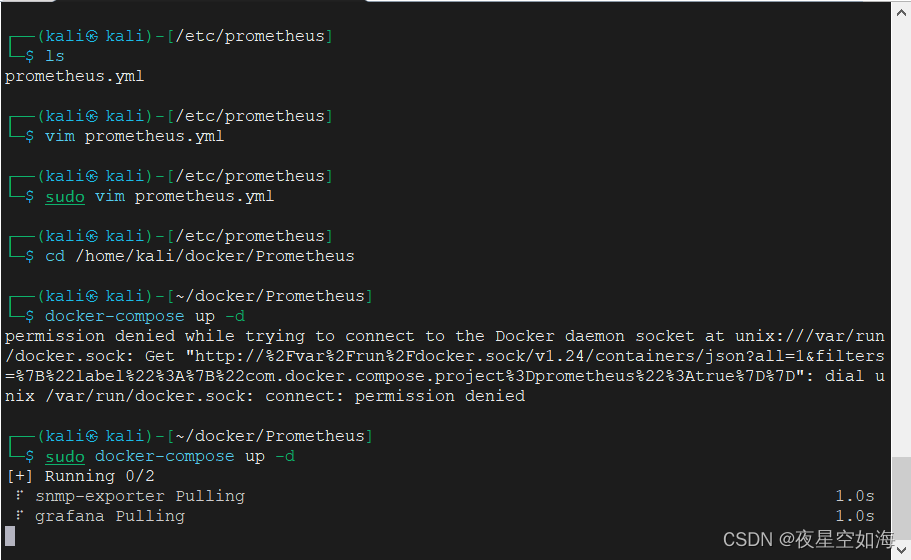

    在包含 docker-compose.yml 文件的目录下运行以下命令启动容器：

```bash
docker-compose up -d
```

这会启动 Prometheus、SNMP Exporter 和 Grafana 容器。
![在这里插入图片描述](https://proxy.adouk.cn/media/202503/2025-03-19_223350_1997670.8054481175046918.png)

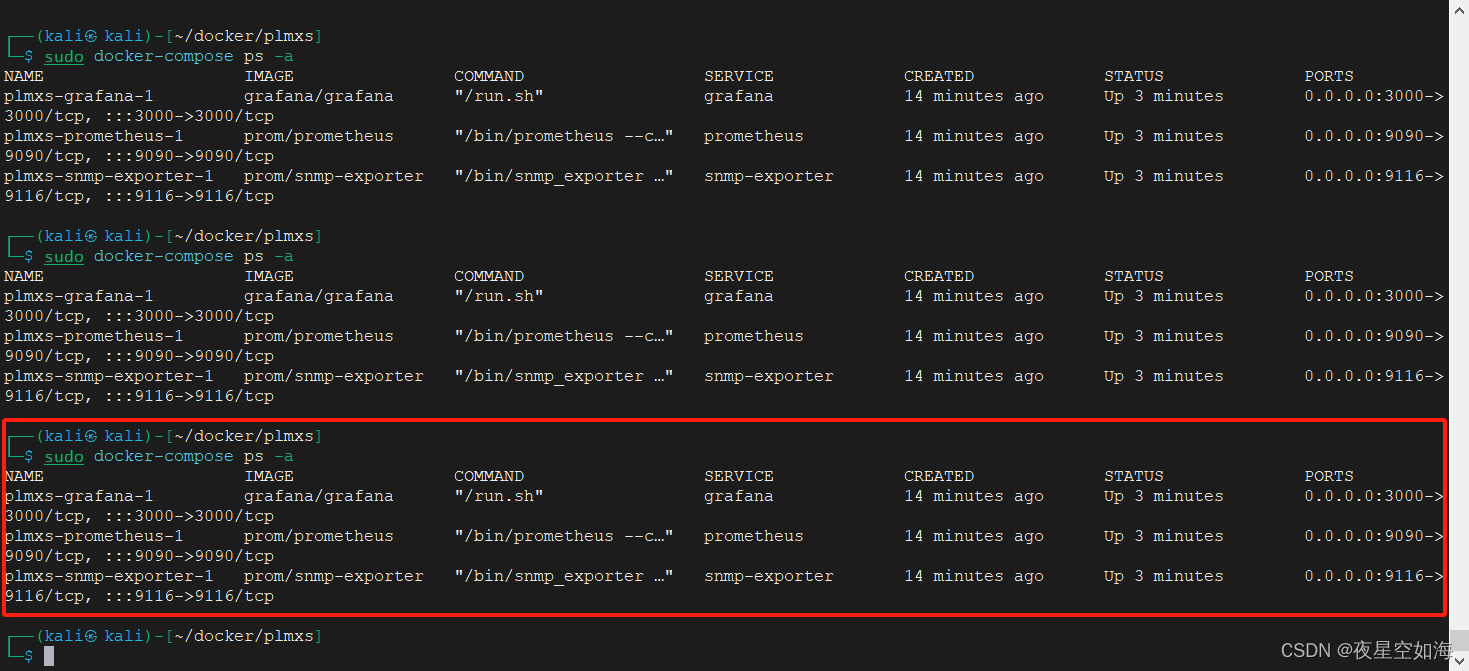

查看下运行状态 `sudo docker-compose ps -a` 三个端口都正常运行了。
![在这里插入图片描述](https://proxy.adouk.cn/media/202503/2025-03-19_223350_6392200.15264654633219832.png)

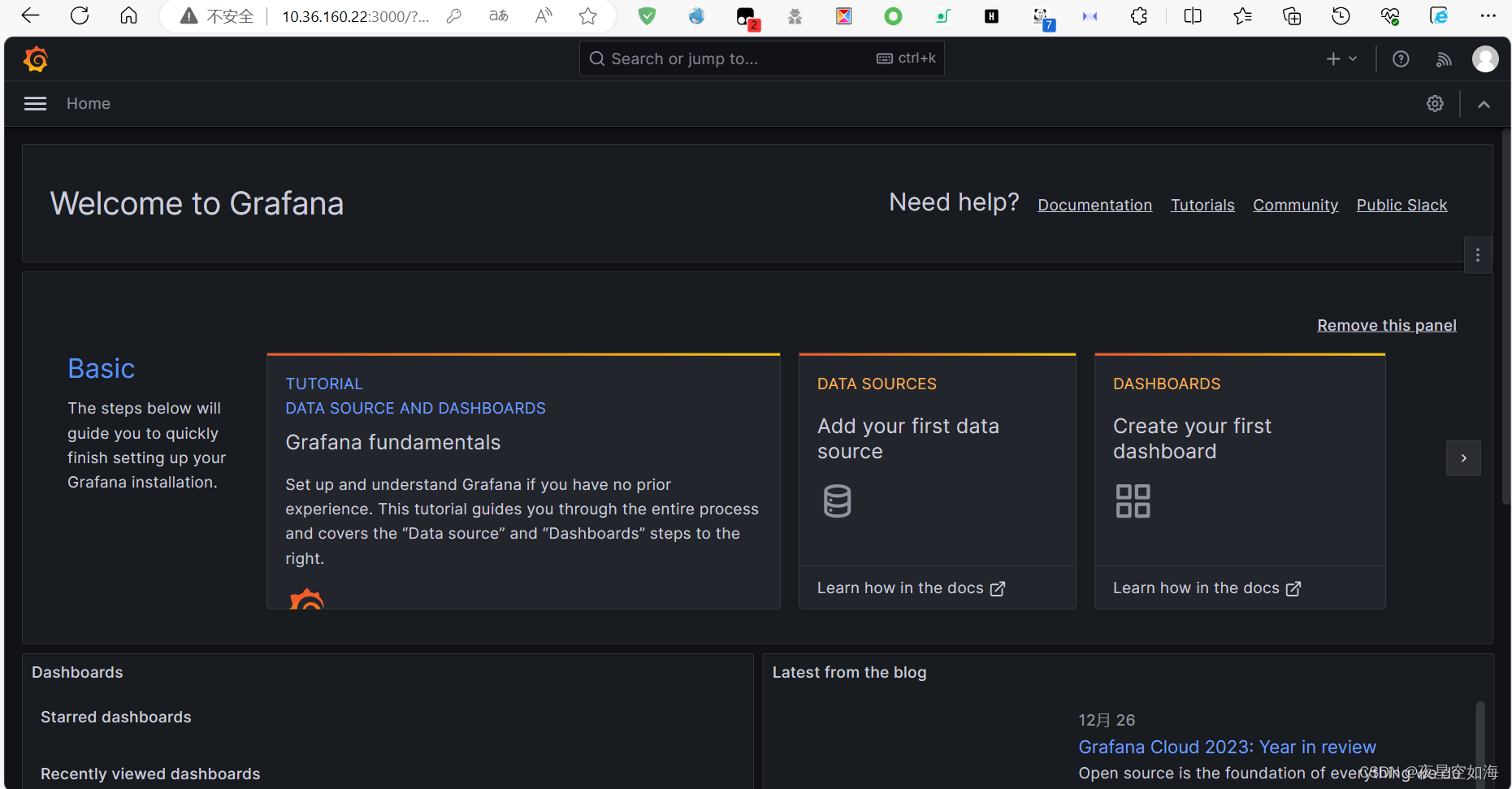

-   4、访问 Grafana 打开浏览器访问 Grafana 控制台（默认地址：http://localhost:3000/）。使用默认的用户名 admin 和密码 admin 登录。在 Grafana 中配置 Prometheus 数据源，然后创建仪表板并添加 SNMP Exporter 提供的指标。请注意，如果你的 Docker 主机不在本地，替换配置中的 IP 地址为你的 Docker 主机 IP。

    ![在这里插入图片描述](https://proxy.adouk.cn/media/202503/2025-03-19_223352_8610480.32268102088449047.png)

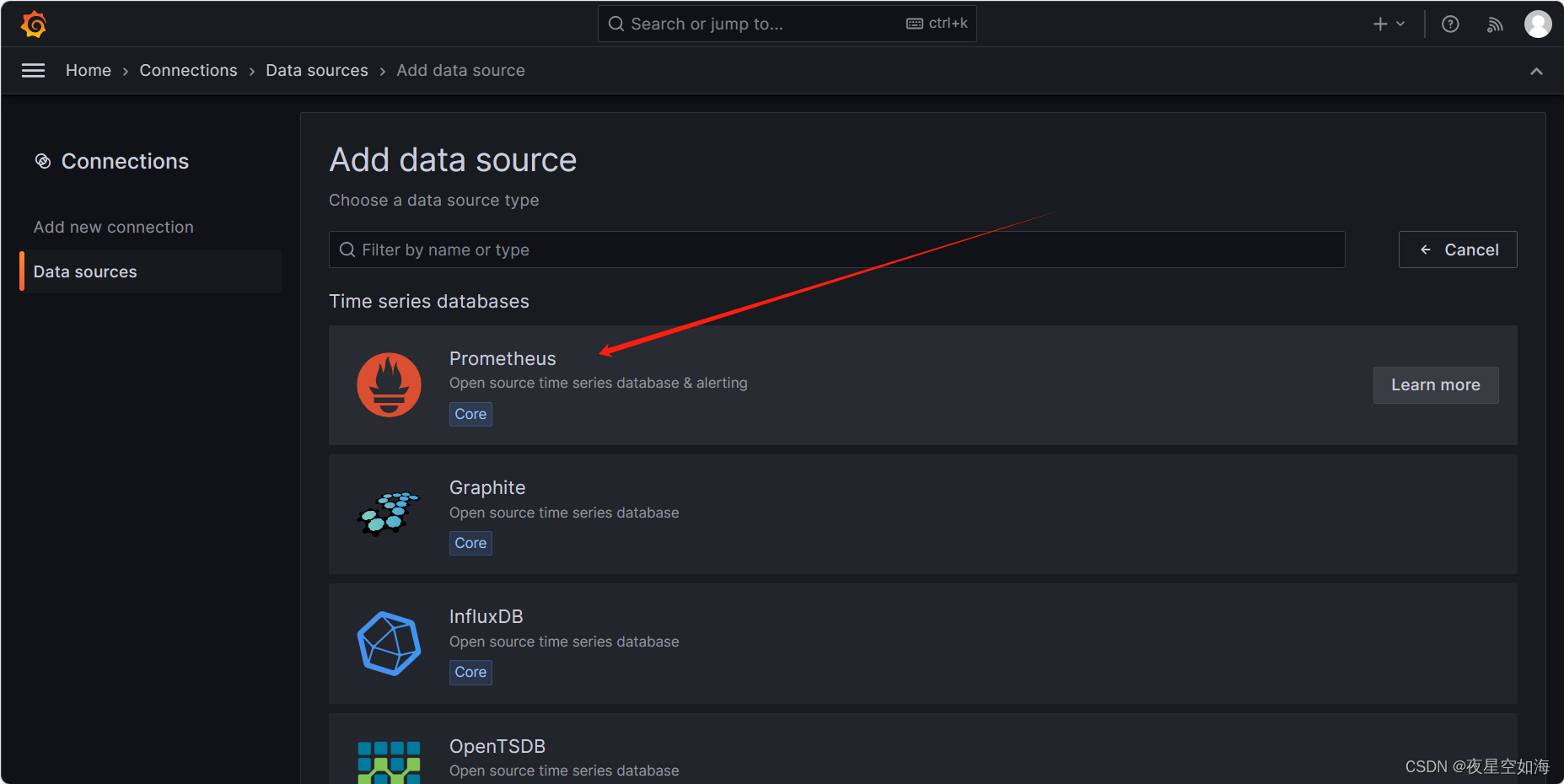

    添加Prometheus数据源 Configuration -> Data Sources ->add data source -> Prometheus 找不到我们就直接搜索Data Sources

    ![在这里插入图片描述](https://i-blog.csdnimg.cn/blog_migrate/e8bb7cbd38e3d5fad8da3ac93ceb265c.png)


    ![在这里插入图片描述](https://proxy.adouk.cn/media/202503/2025-03-19_223354_3259550.4731195134490366.png)

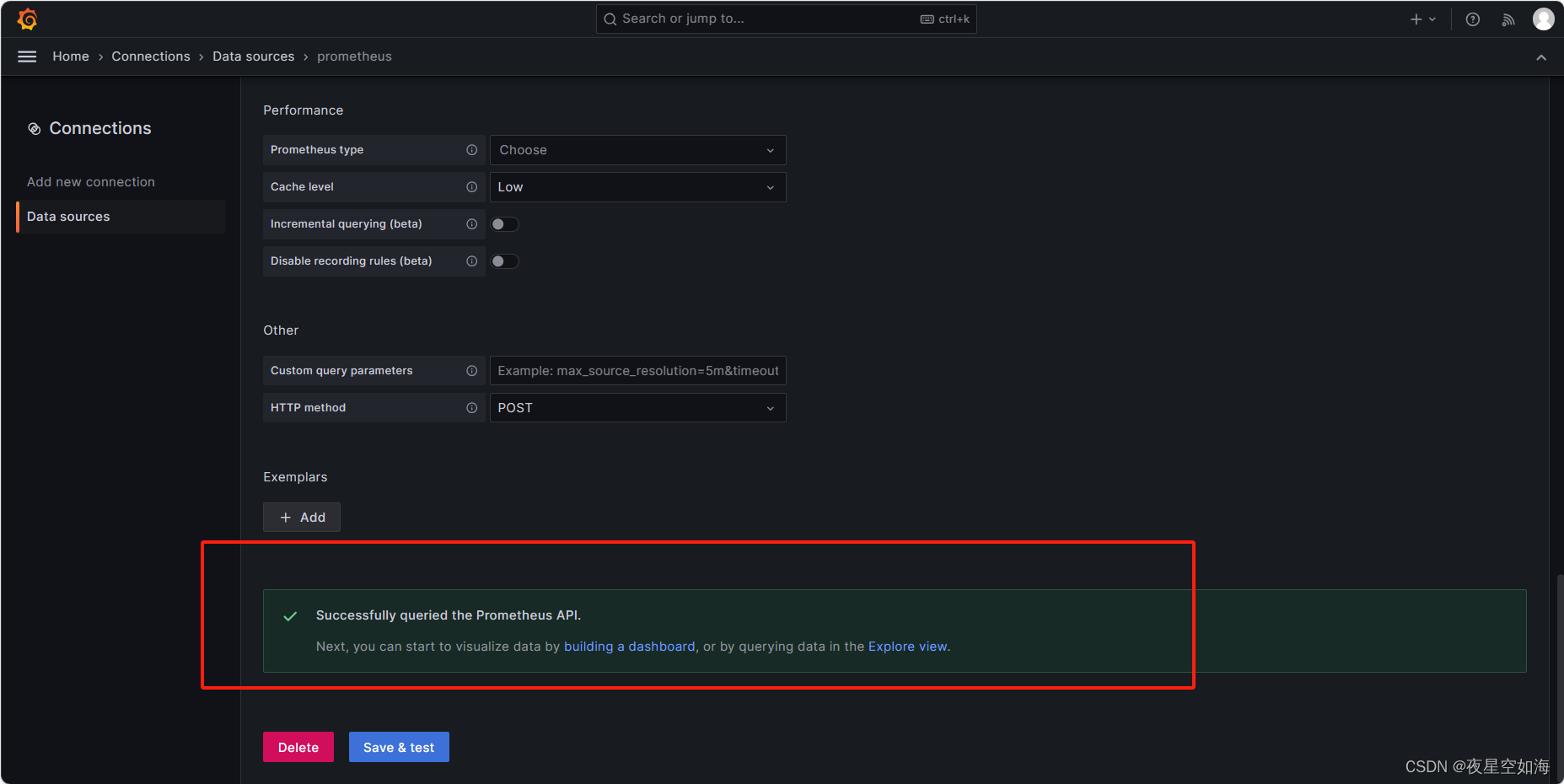

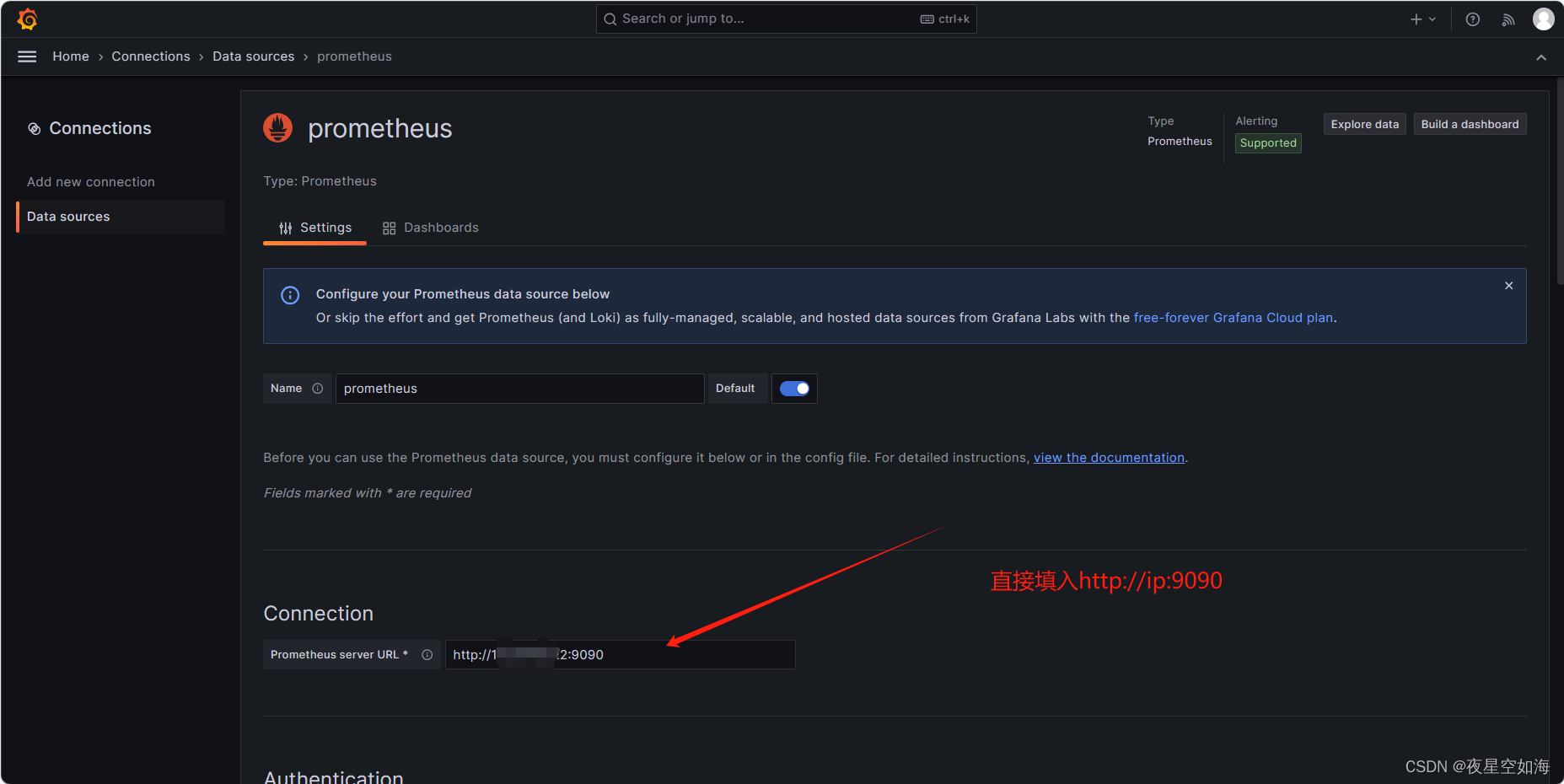

    ![在这里插入图片描述](https://proxy.adouk.cn/media/202503/2025-03-19_223350_6063940.0717391919126783.png)![在这里插入图片描述](https://proxy.adouk.cn/media/202503/2025-03-19_223356_0240210.4942060131807733.png)直接填入Prometheus的访问地址，搞定！

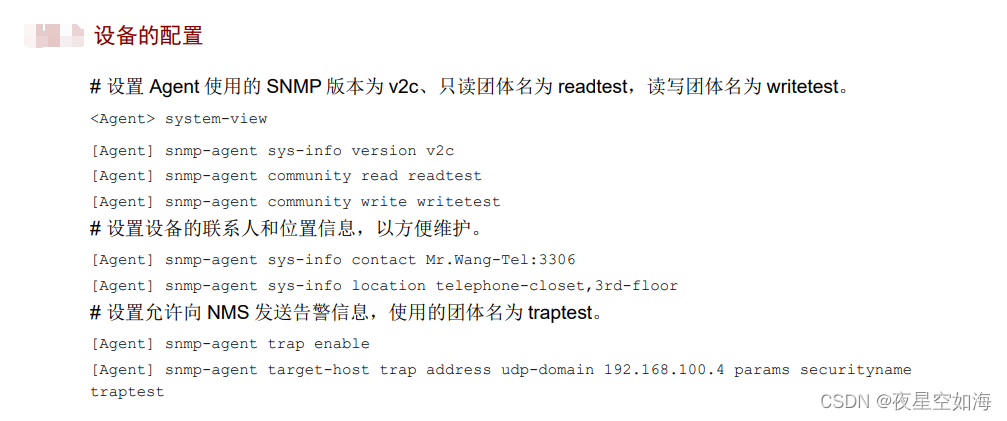

## 三、路由器交换机配置snmp

先试试 snmpv2c
![在这里插入图片描述](https://proxy.adouk.cn/media/202503/2025-03-19_223400_3330720.6744785584317525.png)

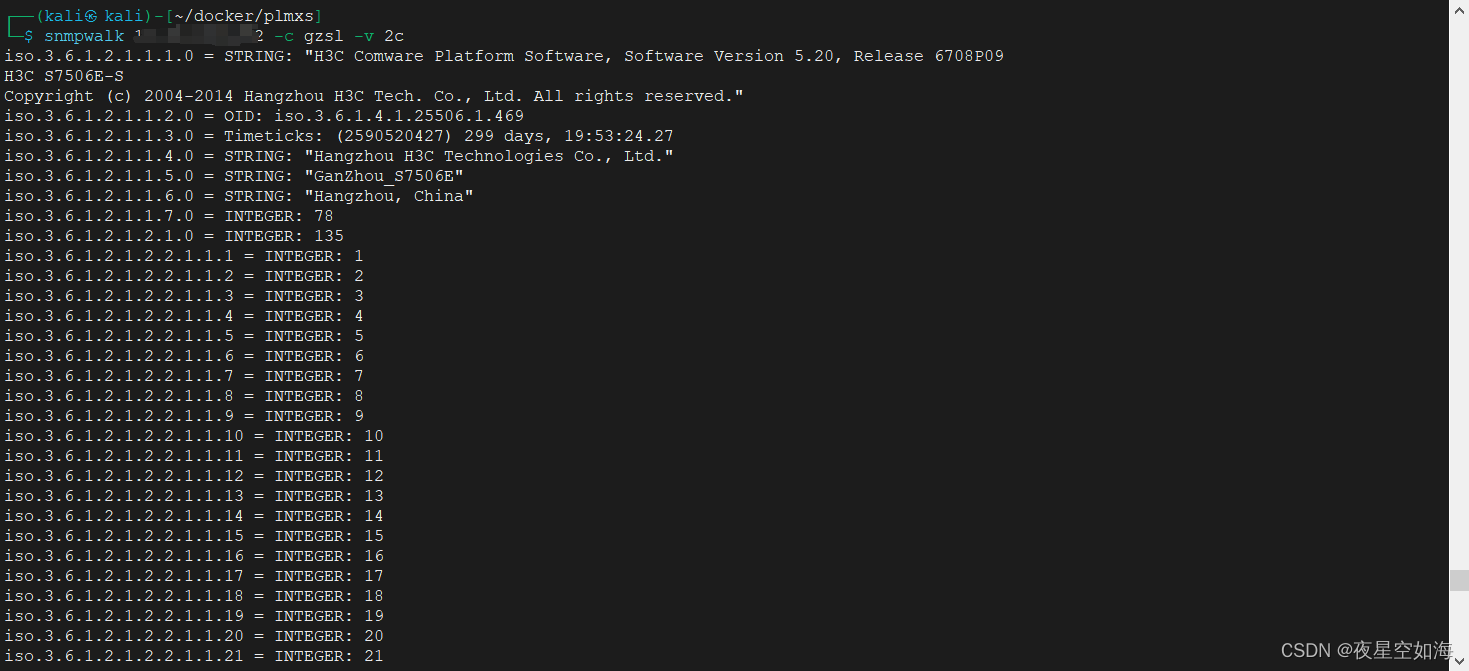

使用linux的snmpwalk工具验证设置是否正常
`snmpwalk 设备IP -c 团体名 -v 2c` -c后面跟你设置的团体名 -v跟snmp版本
![在这里插入图片描述](https://proxy.adouk.cn/media/202503/2025-03-19_223356_5016820.010131358945972169.png) 正常。结果发现SNMP Exporter不对，应该是需要配置snmp.yml

按照`https://github.com/prometheus/snmp_exporter/tree/main/generator`下载H3C的MIB自己生成snmp.yml

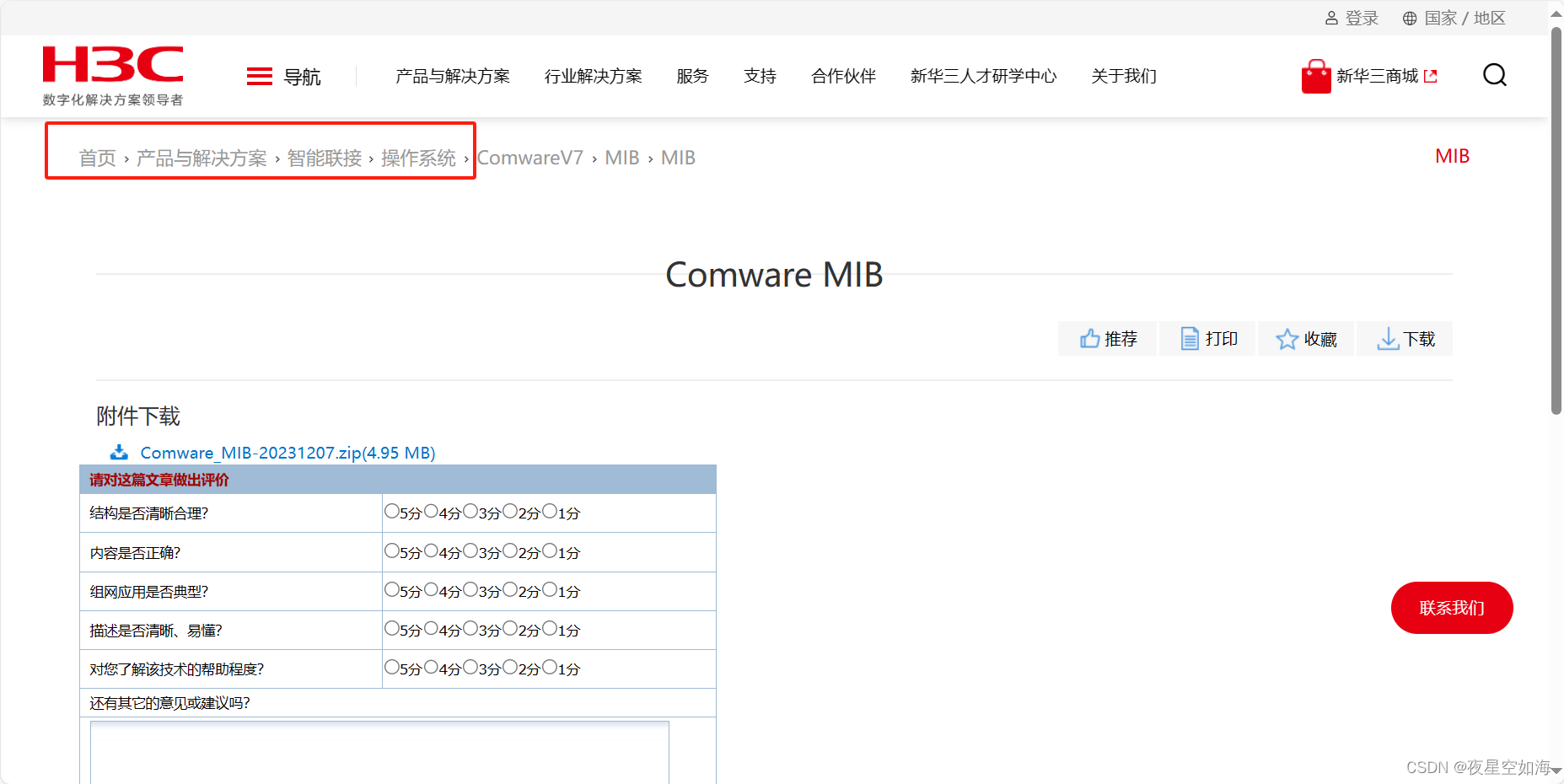

H3C的MIB下载

![在这里插入图片描述](https://proxy.adouk.cn/media/202503/2025-03-19_223353_4247310.6449129145256155.png)

就下载个ComwareV5 v7的MIB吧 下载地址：

ComwareV5`https://www.h3c.com/cn/d_200905/635750_473262_0.htm`

ComwareV7`https://www.h3c.com/cn/d_201806/1089291_473262_0.htm`

参考文章：
`https://mp.weixin.qq.com/s/qUywfXoqAvm7brXyjLYA7A` SNMP Exporter手把手教学，自定义采集网络设备监控数据
`https://www.runoob.com/docker/docker-compose.html` docker-compose.yml 的配置 使用generator需要先把snmp\_exporter下载到本地然后编译generator

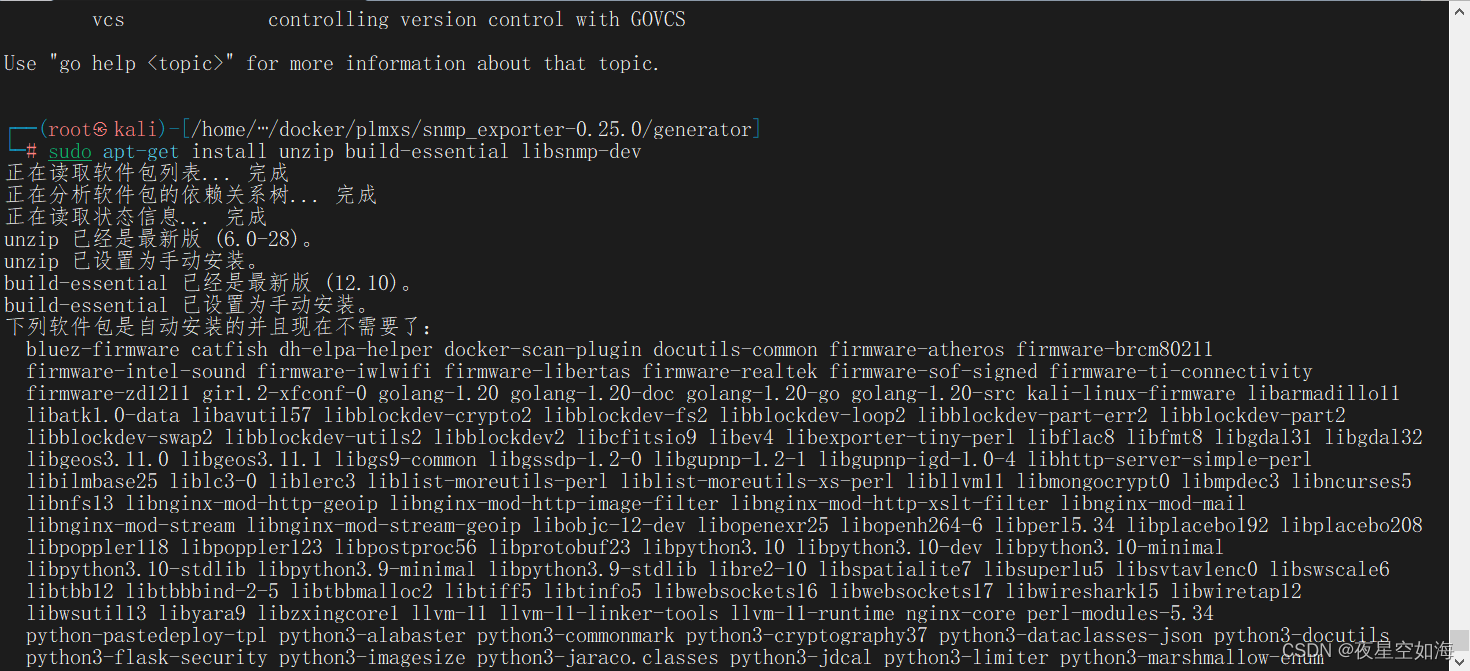

Due to the dynamic dependency on NetSNMP, you must build the generator yourself.

```bash

sudo apt-get install unzip build-essential libsnmp-dev sudo yum install gcc gcc-g++ make net-snmp net-snmp-utils net-snmp-libs net-snmp-devel git clone https://github.com/prometheus/snmp_exporter.git
cd snmp_exporter/generator
make generator mibs
```

![](/media/202504/2025-04-01_203713_3887640.8396554141671854.png)

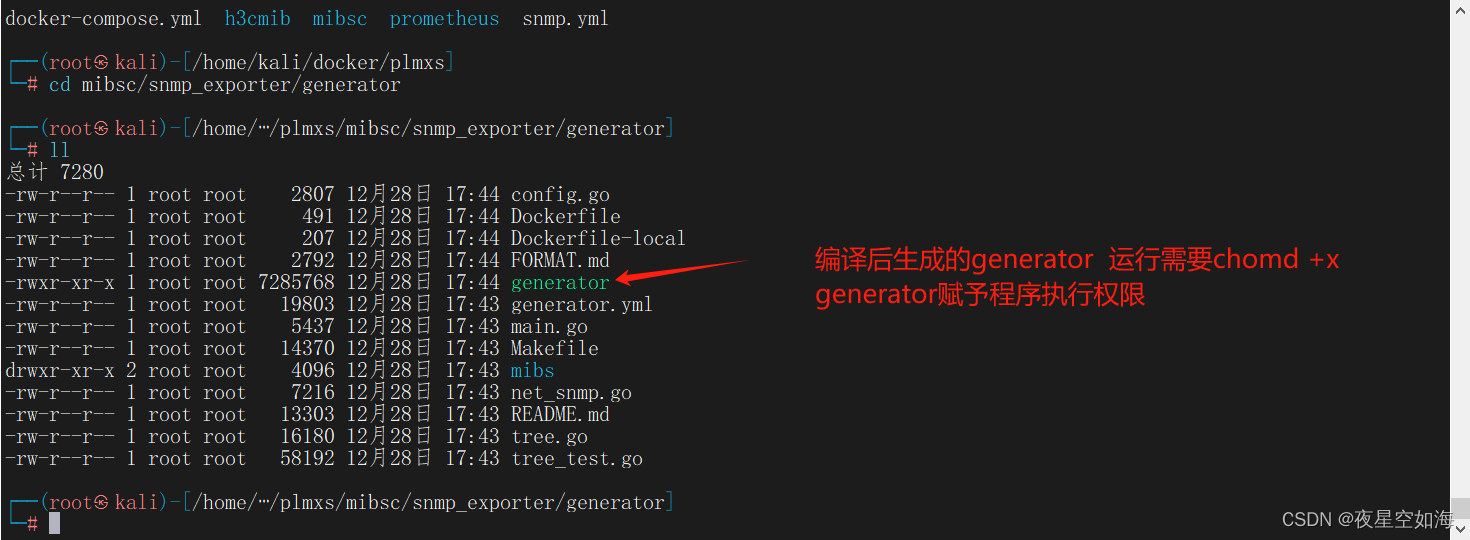

 编译好后的目录

![在这里插入图片描述](https://proxy.adouk.cn/media/202503/2025-03-19_223356_8086250.5462183526736836.png)

我这里是新建了个mibsc文件夹（中文意思mib生成）把运行命令`git clone https://github.com/prometheus/snmp_exporter.git`下载的snmp\_exporter放在了这个用来生成h3c的snmp.yml文件。

这里我选择ComwareV7解压得到的MIB用编译后得到的generator进行生成snmp.yml

```bash
./generator --fail-on-parse-errors generate -m [你设备的mib解压后的路径] -g generator_h3c.yml[你写的规则] -o snmp_h3c.yml[生成的snmp.yml文件路径]
```

\============================ 前面我们下载了h3c的ComwareV7的MIB并且编译了generator，现在我们按照官方的File Format来写一个generator\_h3c.yml文件

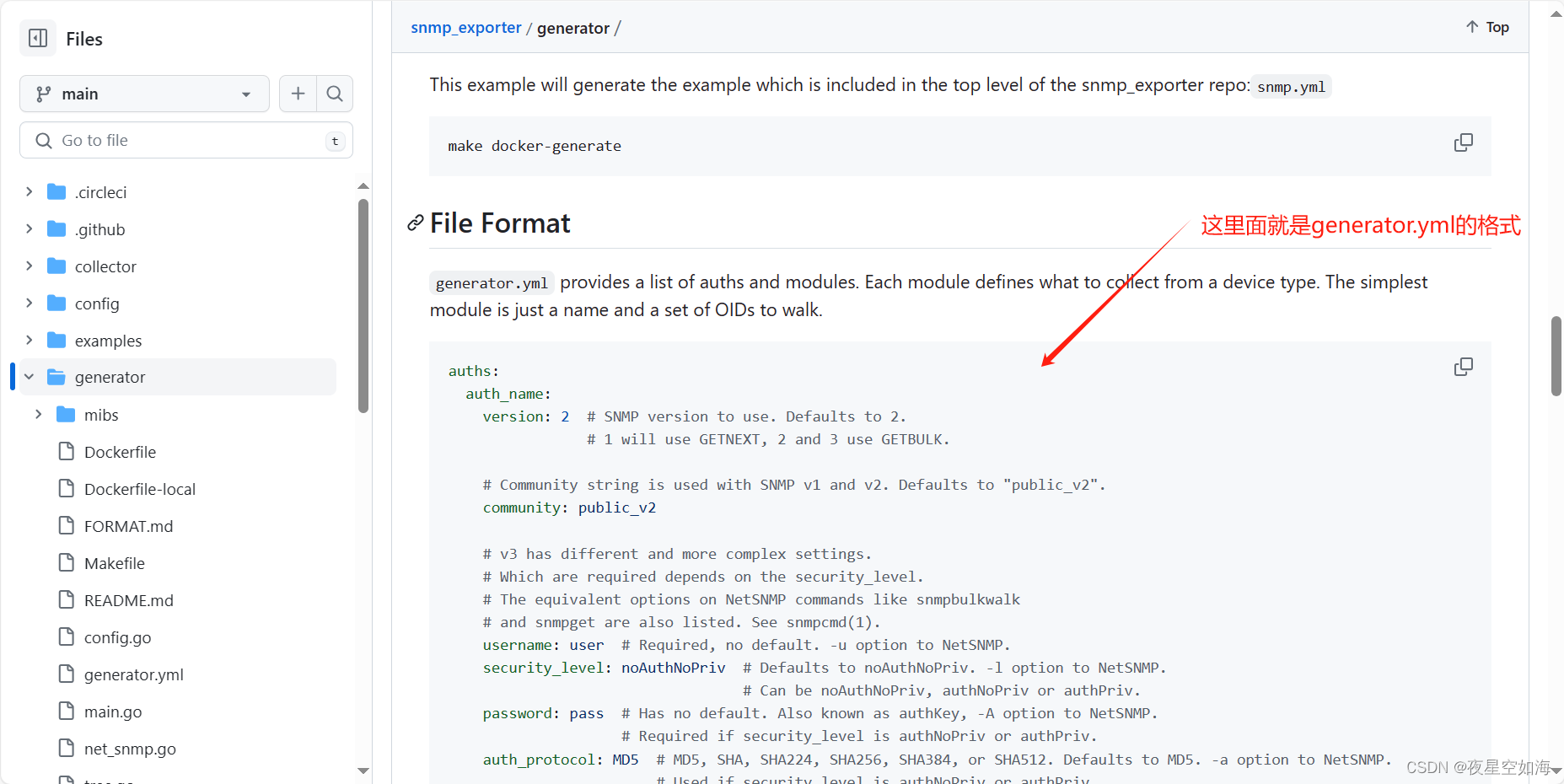

`https://github.com/prometheus/snmp_exporter/tree/main/generator` 官方的File Format

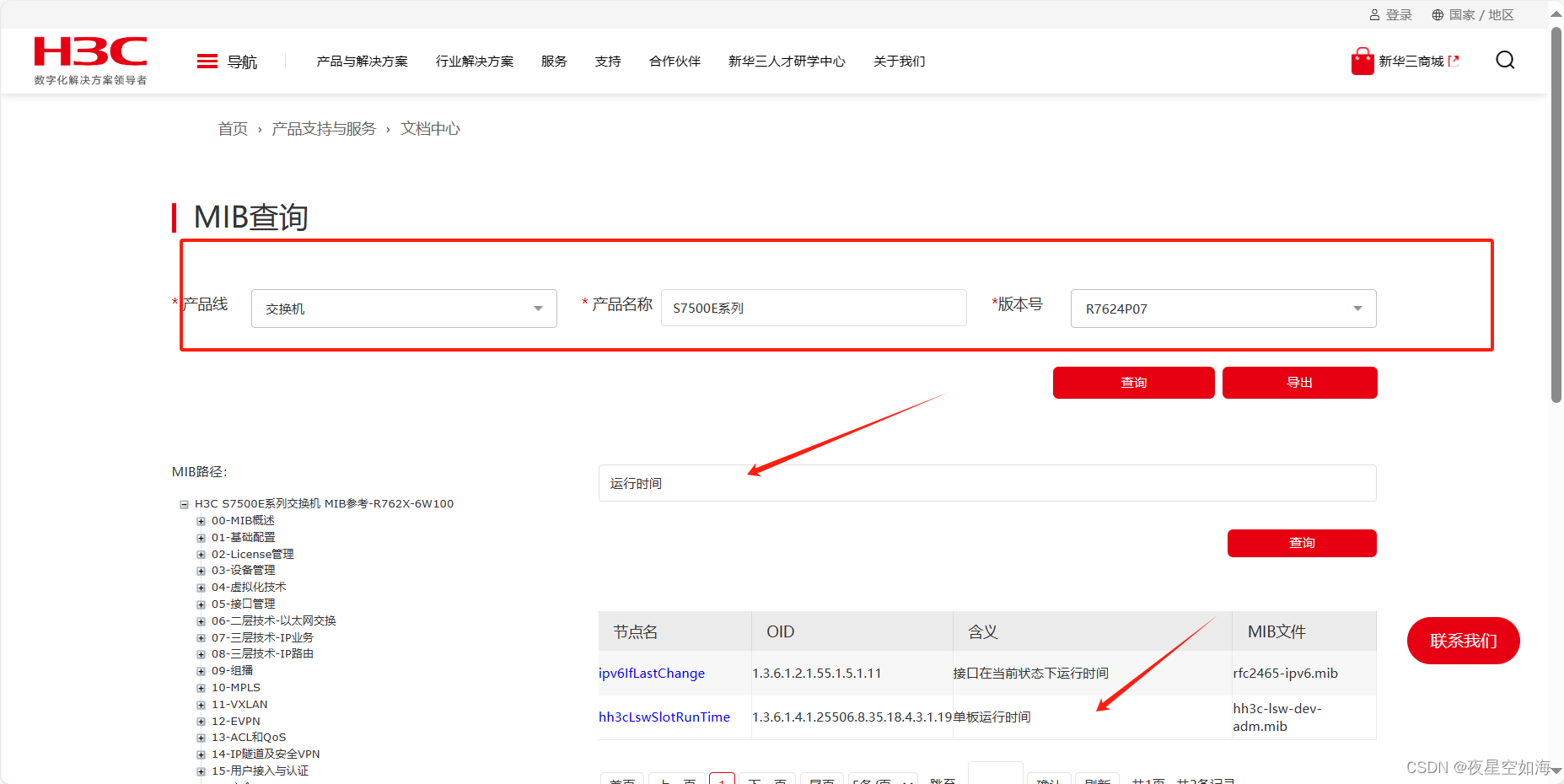

![在这里插入图片描述](https://proxy.adouk.cn/media/202503/2025-03-19_223401_2746350.9597703346691241.png) 正好群里的大佬告诉我H3C有在线的MIB查询，我们在上面选择好设备来边查询边写我们需要监控哪些东西

![在这里插入图片描述](https://proxy.adouk.cn/media/202503/2025-03-19_223358_9091860.7594819738407781.png)

![在这里插入图片描述](https://proxy.adouk.cn/media/202503/2025-03-19_223351_8039100.04659382850621019.png)

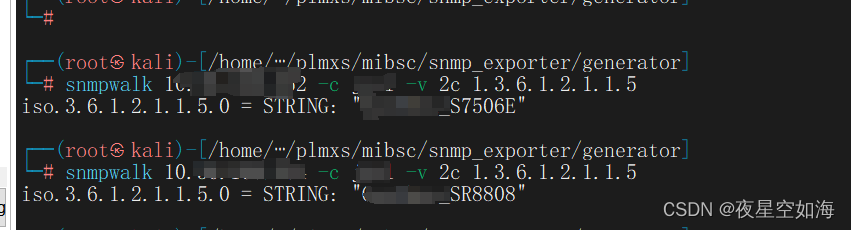

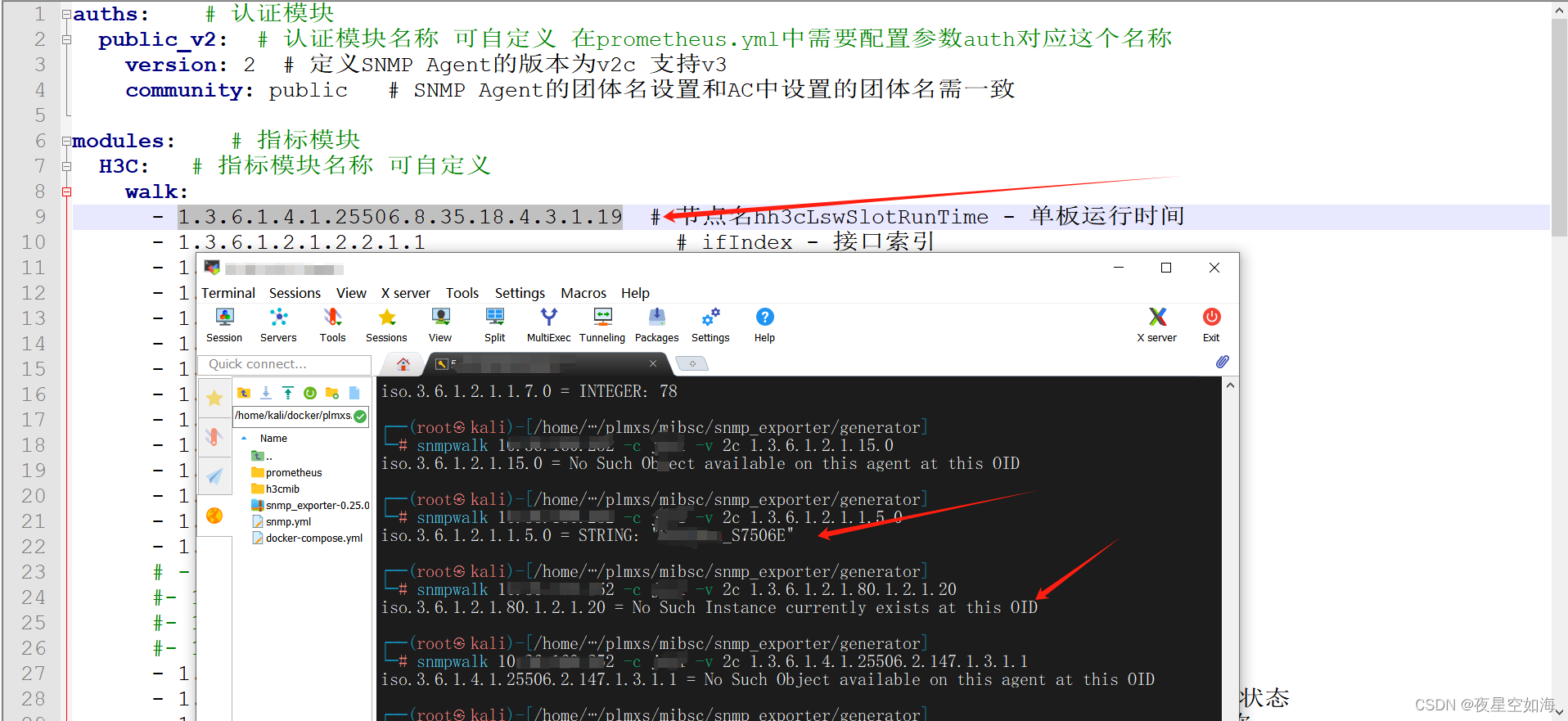

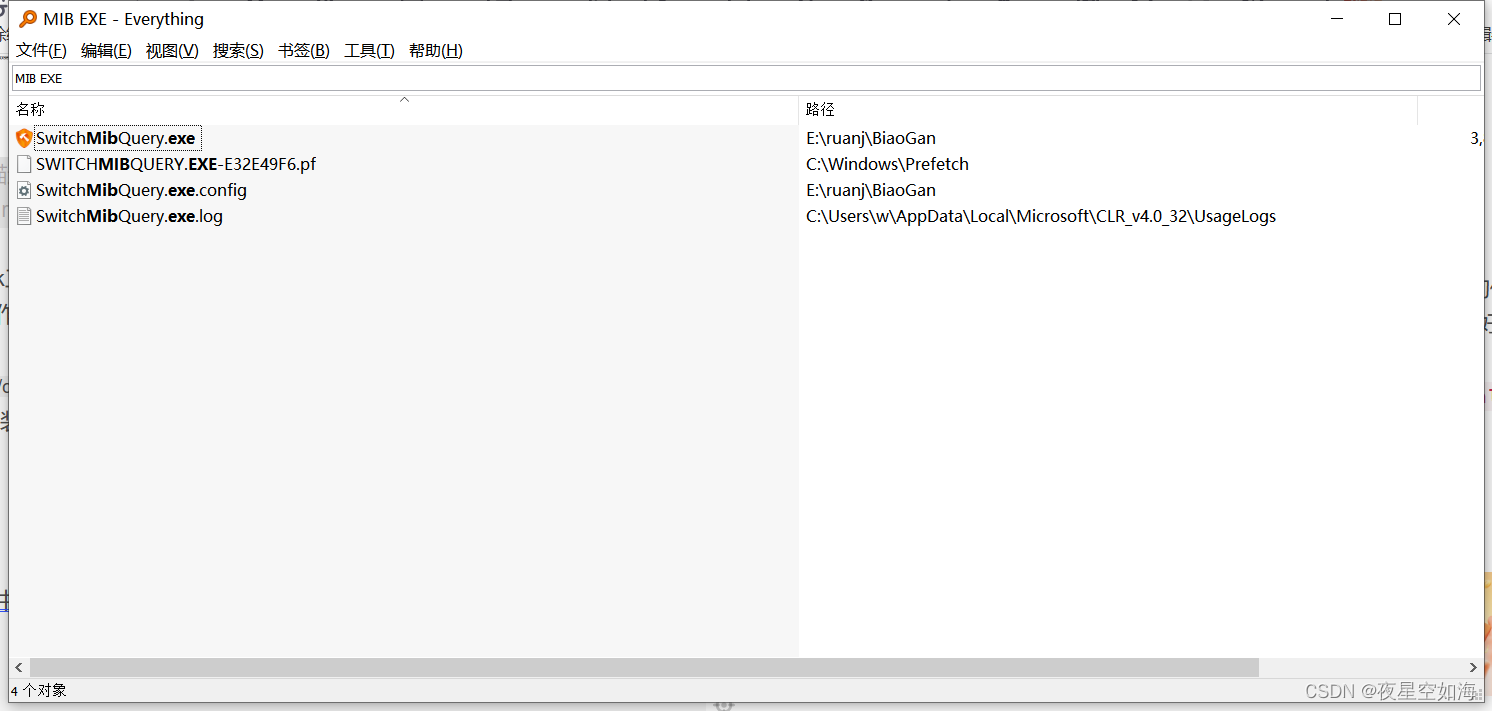

我这里用snmpwalk工具对设备发送OID去测试设备支不支持这个OID去查询信息，以免出现写的东西不起作用。WQ我这边的设备官网上的OID都不支持，干。还好有标杆的神器`https://www.h3c.com/cn/Service/Document_Software/Software_Download/Other_Product/H3C_Software/BG/BG/` 下载安装，用[everything](https://www.voidtools.com/zh-cn/)搜索`MIB exe`
![在这里插入图片描述](https://proxy.adouk.cn/media/202503/2025-03-19_223350_5933790.8879711190817573.png)

![](/media/202504/2025-04-01_203839_1202960.07696523854128956.png)

![在这里插入图片描述](https://proxy.adouk.cn/media/202503/2025-03-19_223357_1809720.21664560852244996.png)

欸，真香。用这个h3c路由器交换机的常用MIB节点OID都可以用！！！
文件名：`generator-h3c.yml`

```bash
auths: public_v2: version: 2 community: public modules: H3C: walk: - 1.3.6.1.2.1.1.5 - 1.3.6.1.2.1.4.20.1.2 - 1.3.6.1.2.1.2.2.1.2 - 1.3.6.1.4.1.25506.8.35.18.4.3.1.4 - 1.3.6.1.4.1.25506.8.35.9.1.2.1.2 - 1.3.6.1.2.1.2.2.1.8 - 1.3.6.1.2.1.2.2.1.13 - 1.3.6.1.2.1.2.2.1.14 - 1.3.6.1.2.1.2.2.1.19 - 1.3.6.1.2.1.2.2.1.20 max_repetitions: 25 retries: 3
    timeout: 5s
```

试下试下

```bash
 ./generator --fail-on-parse-errors generate -m /home/kali/docker/plmxs/h3cmib/h3cprmib -m /home/kali/docker/plmxs/h3cmib/h3cpublicmib -g /home/kali/docker/plmxs/h3cmib/generator-h3c.yml -o /home/kali/docker/plmxs/h3cmib/snmp.yml
```

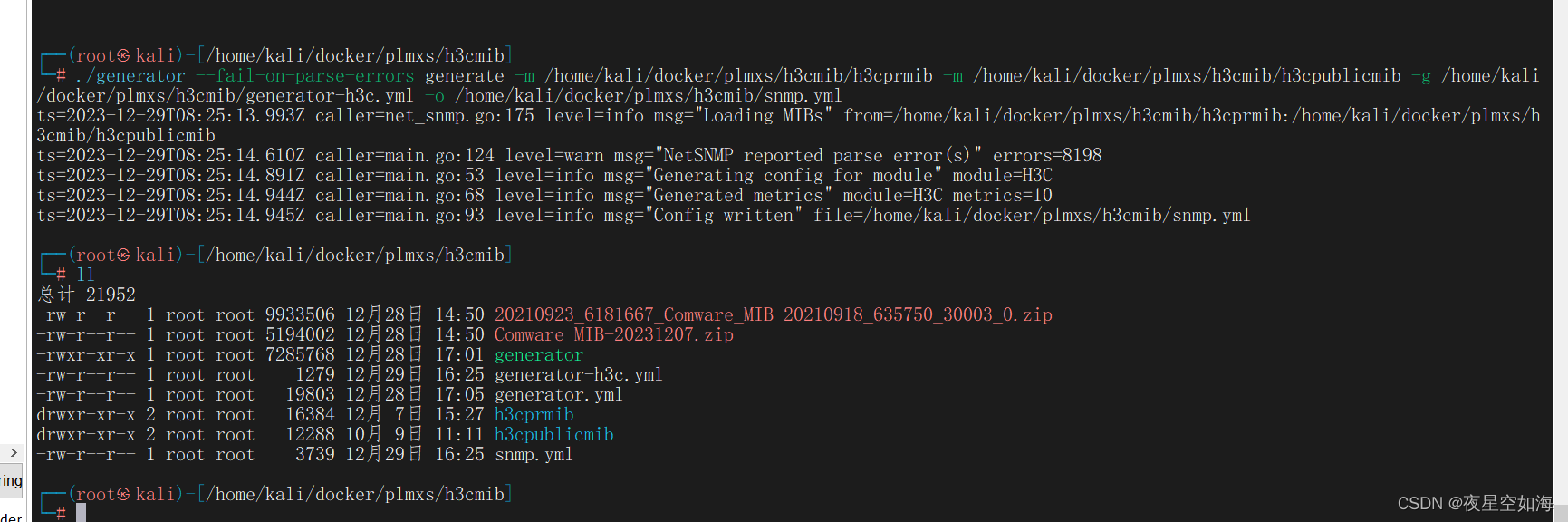

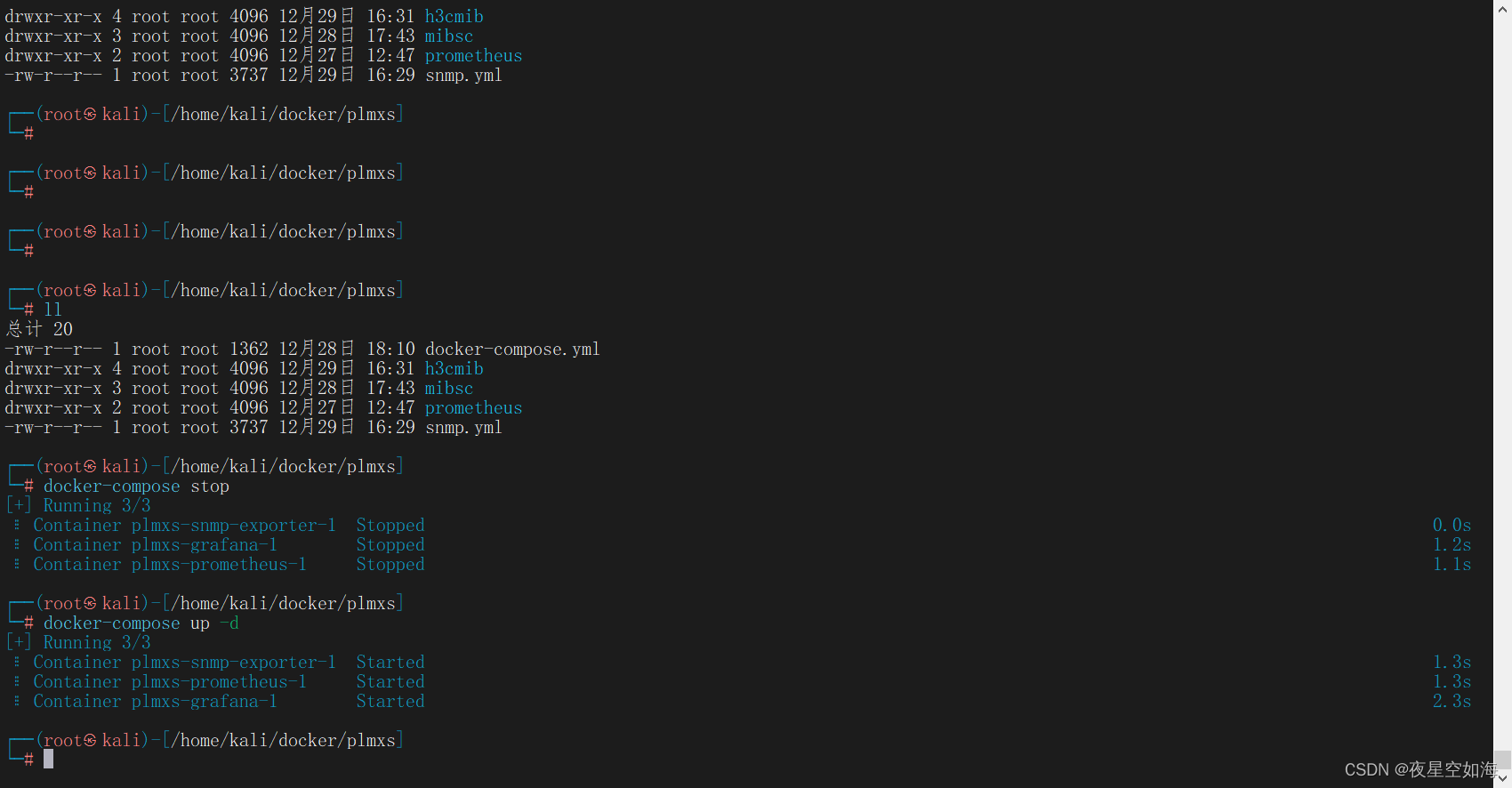

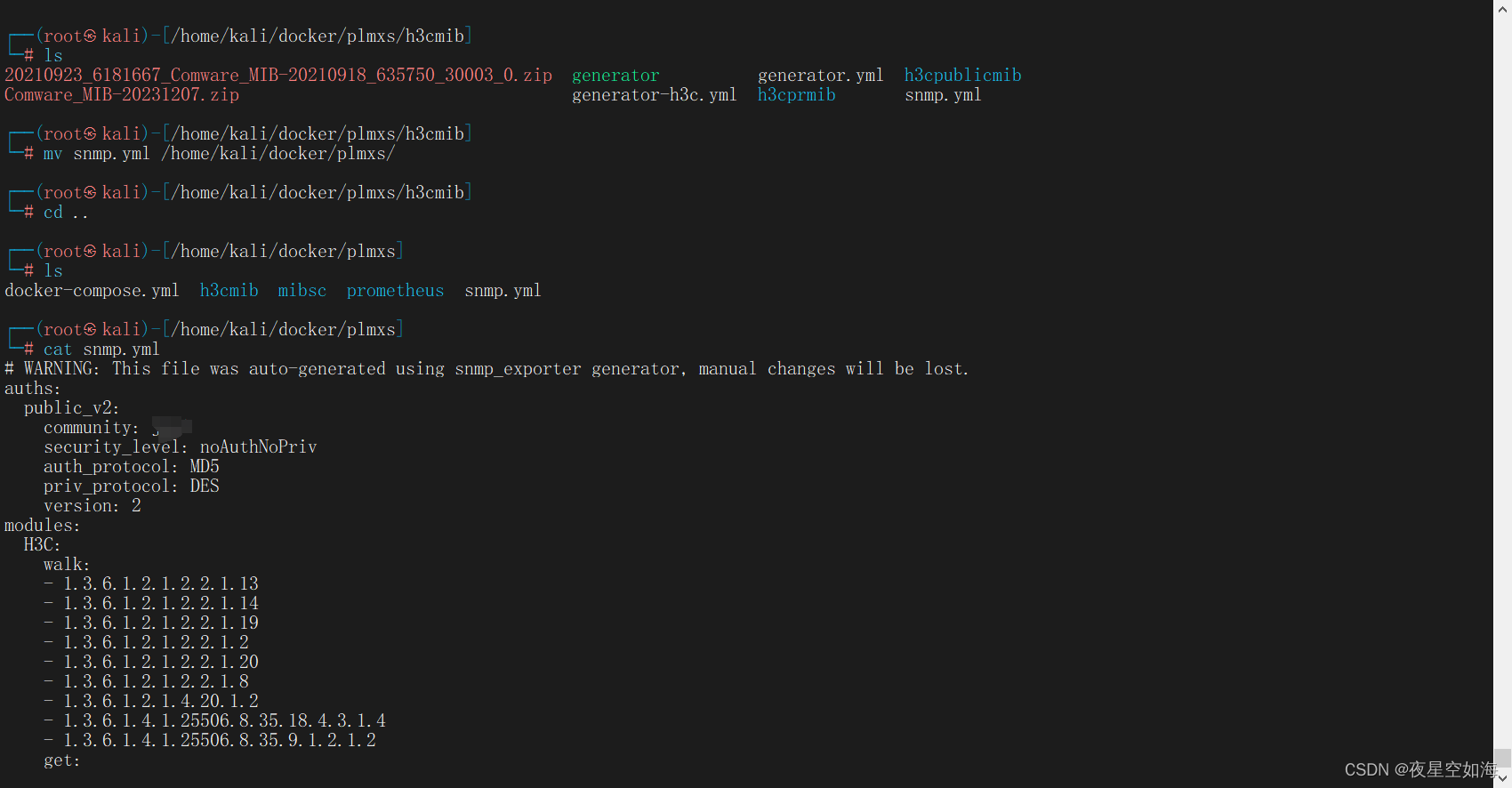

![在这里插入图片描述](https://proxy.adouk.cn/media/202503/2025-03-19_223355_5747770.744758023633573.png) ok,生成snmp.yml正常，扔到挂载挂载snmp.yml的位置上，重启容器试试

![](/media/202504/2025-04-01_203756_1807060.2673640412679006.png)

![](/media/202504/2025-04-01_203813_0045260.44997449826796.png)

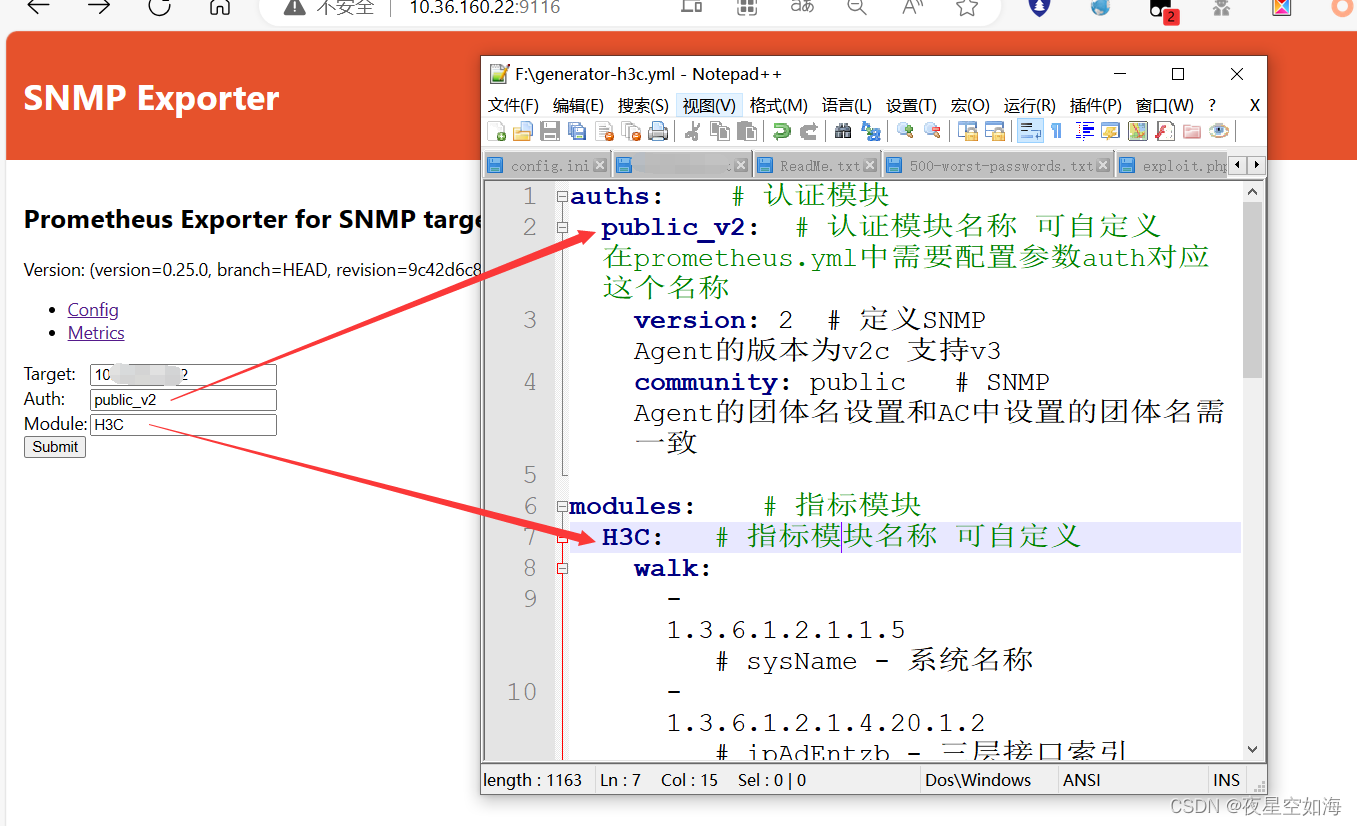

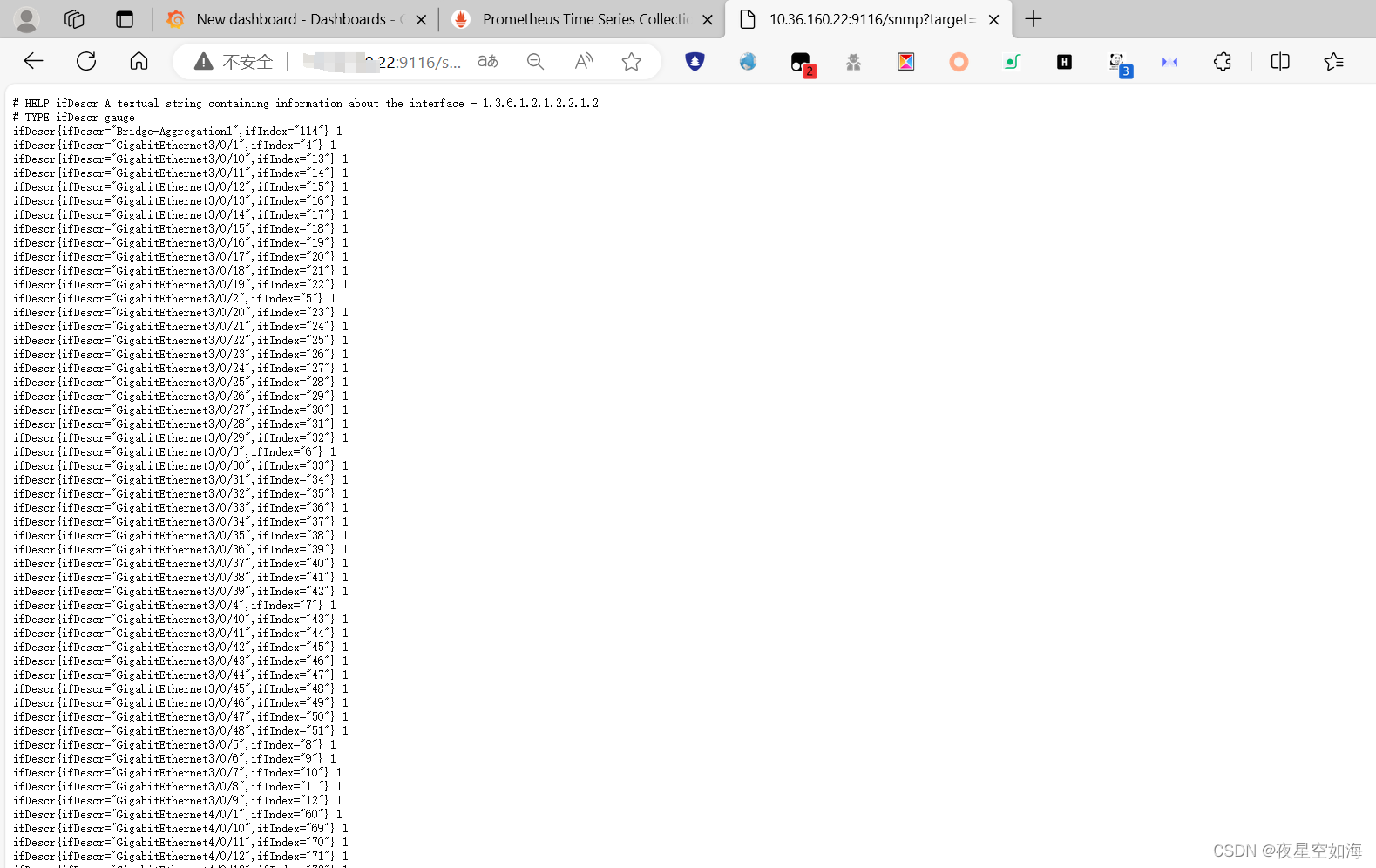

ok，访问http://IP:9116/ 写个H3C路由器IP试下

![](/media/202504/2025-04-01_203738_3395710.955010672940352.png)

![在这里插入图片描述](https://proxy.adouk.cn/media/202503/2025-03-19_223359_4311480.015160992681726881.png)
正常。

正在持续编写完善中。。。。。。
