监控群晖NAS

**大家好，我是小斐呀。**

在我的大群里面，看到有小伙伴们讨论群晖 **`NAS`** 如何监控告警，看到小伙伴去 **`Grafana`** 社区找群晖对应的仪表板套用，发现有各种问题出现，而这国外老哥开源出来的配置和仪表板或多或少都存在问题，而且没办法自定义修改。

这不，我这是急群友之所及，直接写一个给群友们测试使用，目前已开源出来，欢迎提各种 **`issue`** 。

## 仪表板

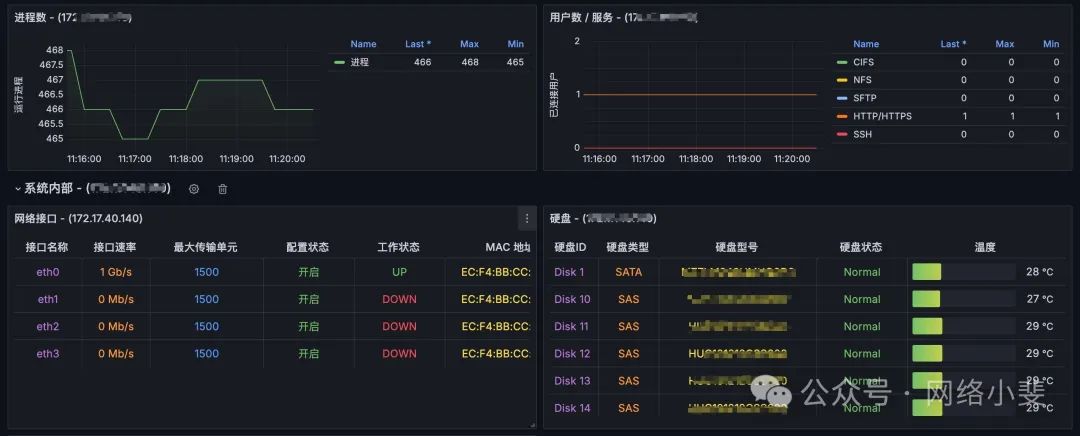

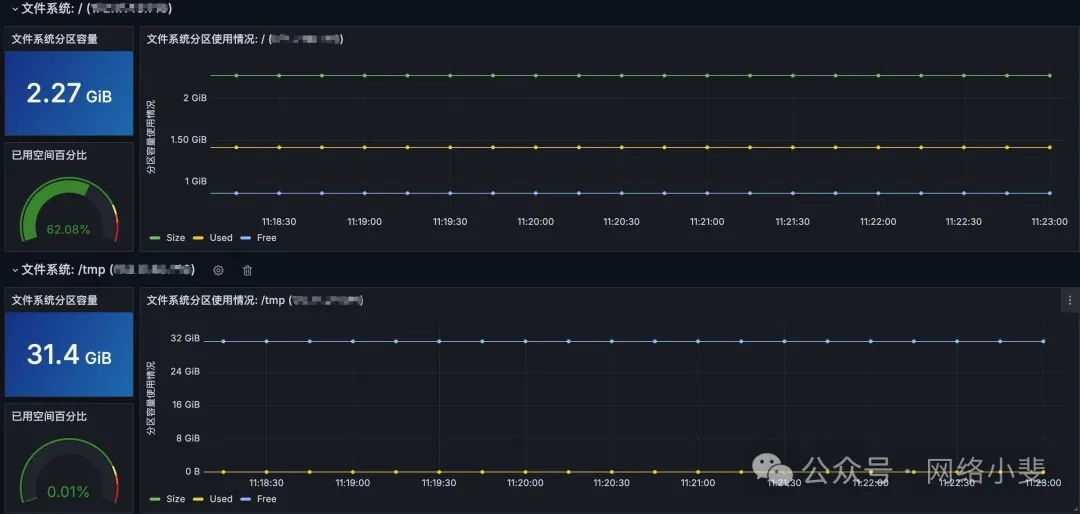

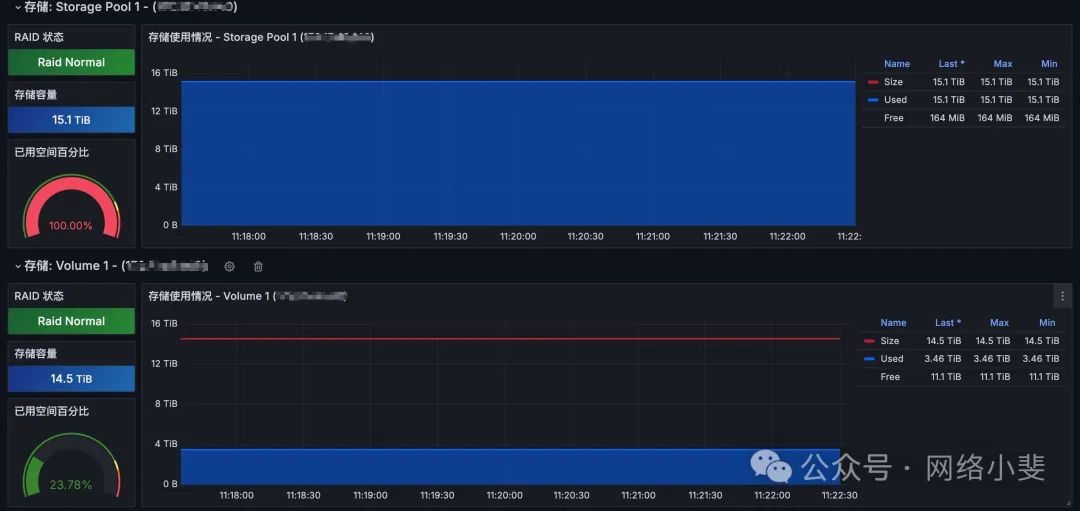

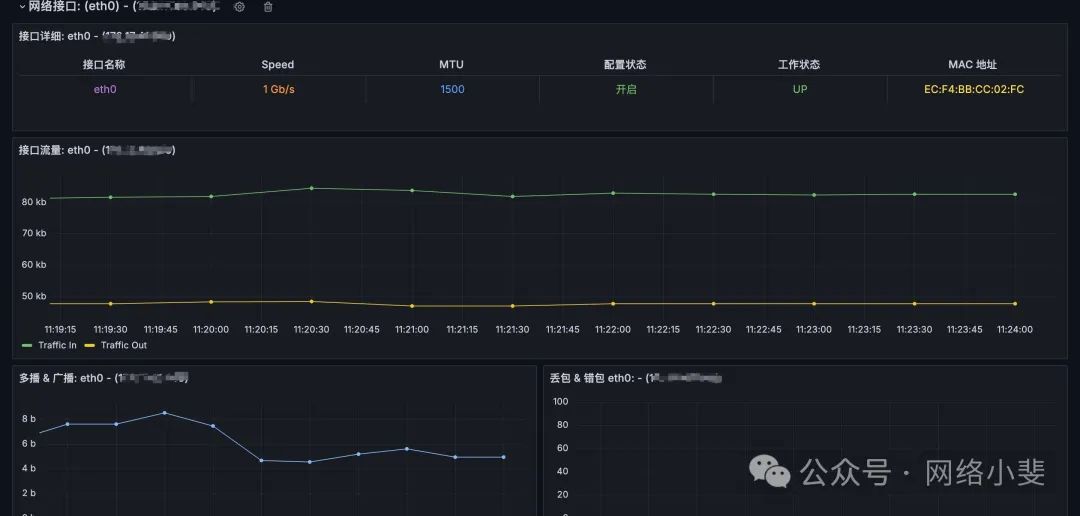

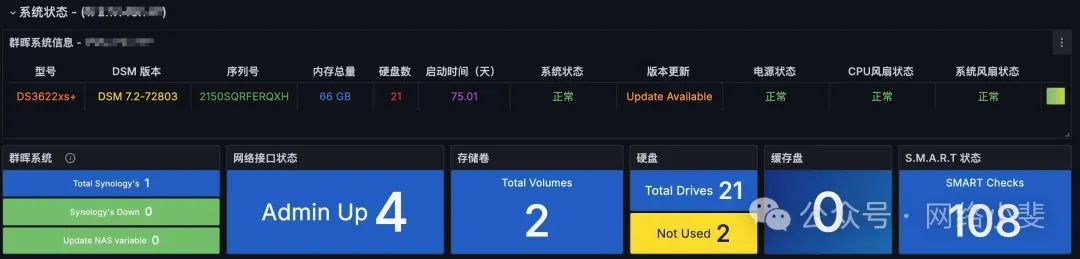

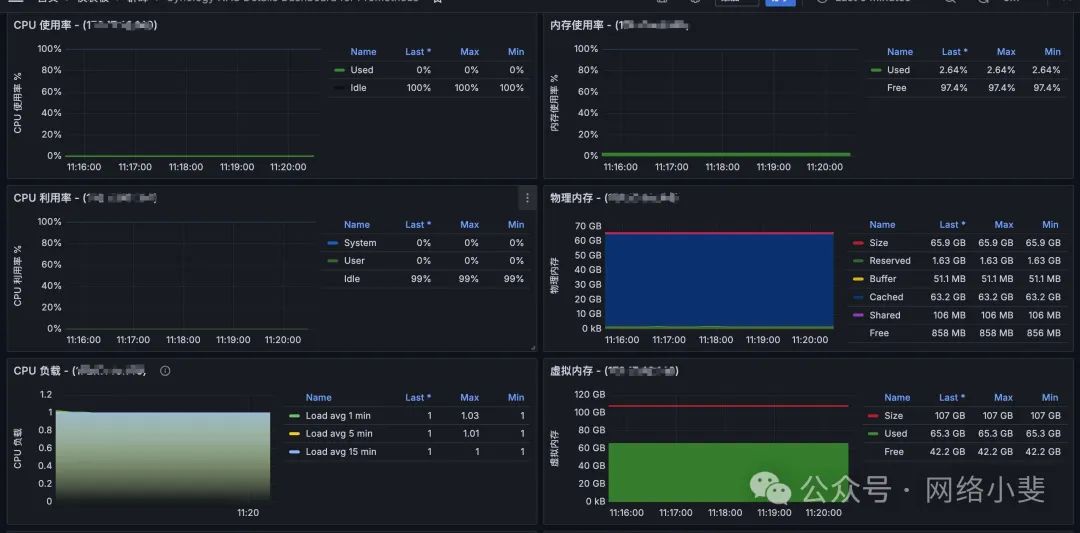

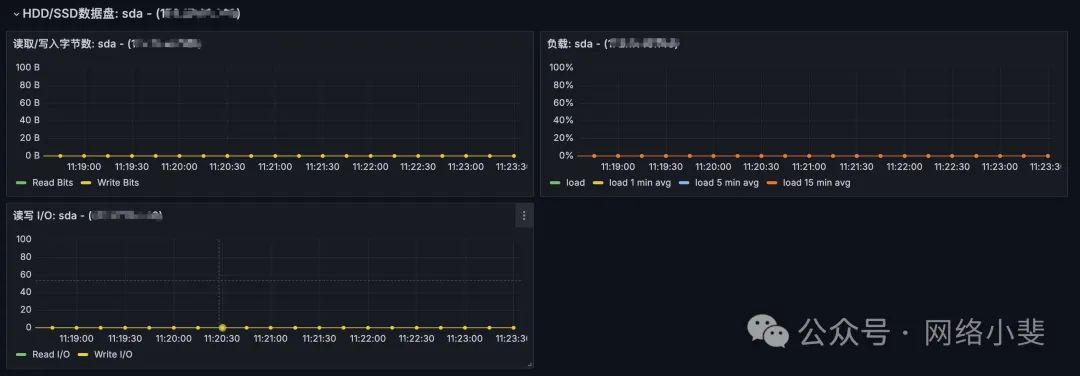

群友套用的仪表板ID分别是：**`14284`** 和 **`14364`** ，我发现这是基于 **`SNMP Exporter`** 写的，但是没有看到对方开源出来的生成器配置文件，也就意味着后续的自定义很难做到，我这里就加急写了个配置，并且做了一定的优化，仪表板做了汉化和视图的美化，废话不多说，我们先来看看效果：

![](/media/202411/2024-11-14_091502_6376540.8057353461461424.jpeg)

![](/media/202411/2024-11-14_091504_1567580.856285089256031.jpeg)

![](/media/202411/2024-11-14_091500_9712390.3299361836042686.jpeg)

![](/media/202411/2024-11-14_091502_6207030.47023080224858516.jpeg)

![](/media/202411/2024-11-14_091505_9425630.6400236941530009.jpeg)

![](/media/202411/2024-11-14_091502_6458340.7756232072763415.jpeg)

![](/media/202411/2024-11-14_091504_1705160.5823904329233777.jpeg)

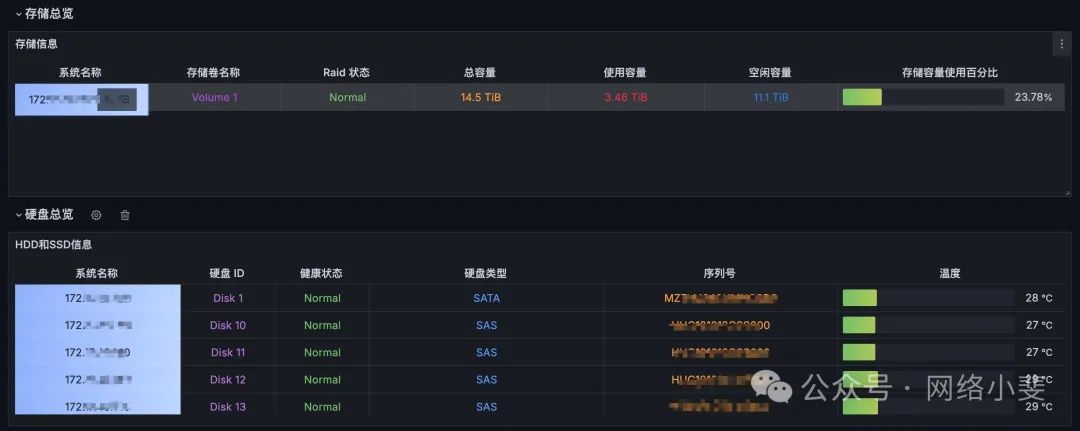

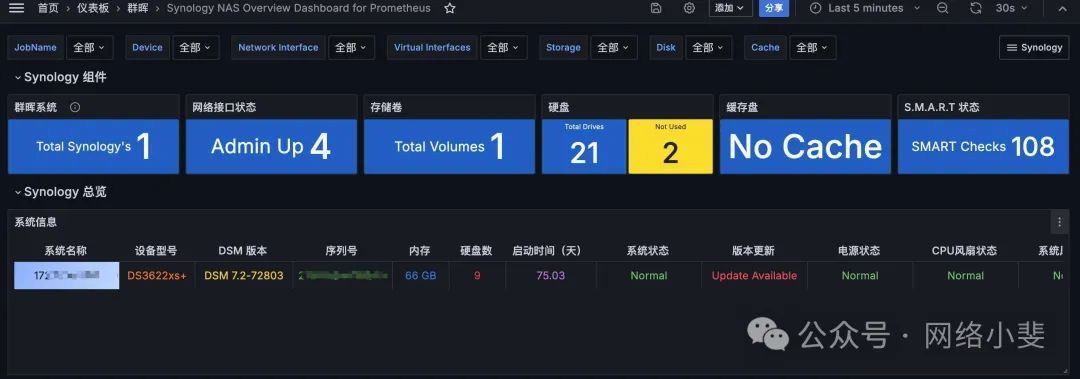

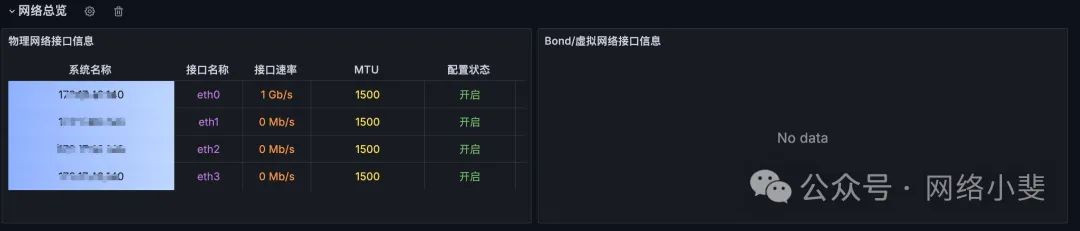

上面的仪表板已开源，覆盖的是 **`14284`** 仪表板，我已上传到 **`Grafana`** 中，仪表板ID：**`22265`** ，这个仪表板展示的是群晖NAS的详细信息，仪表板ID：**`22266`** ，这个仪表板展示的是群晖NAS的总览信息，如果你并不需要很详细的信息，可以套用这个基础总览仪表板，总览仪表板如下所示：

![](/media/202411/2024-11-14_091502_1307460.8717785734617707.jpeg)

![](/media/202411/2024-11-14_091502_1833660.7934769958414387.jpeg)

![](/media/202411/2024-11-14_091501_5431820.07012451165942457.jpeg)

## 如何采集

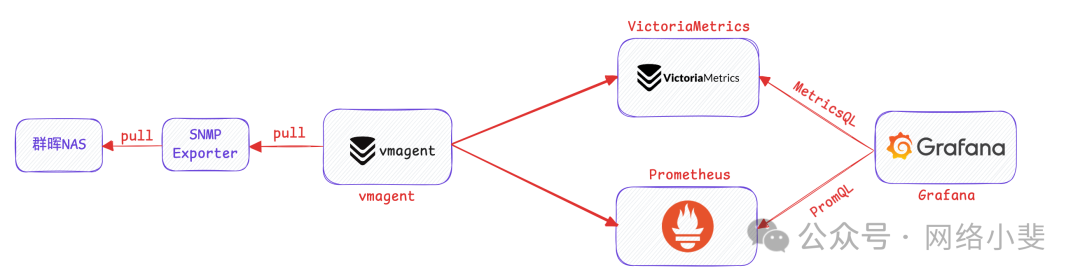

基于 **`SNMP Exporter`** 采集器，前面也介绍过这个采集器在网络设备领域的使用，现在我们继续基于该采集实现对群晖 **`NAS`** 设备的监控，监控采集架构如下所示：

![](/media/202411/2024-11-14_091505_0767930.9824692034376222.png)

在这里我推荐使用 **`VictoriaMetrics`** 时序库作为指标样本的存储，部署好 **`Grafana`** 并配置好数据源就可以开始对设备的采集，如果需要完善的企业级监控架构，我还是推荐看上一篇：[打造融合式监控平台满足99%企业对监控告警的需求](http://mp.weixin.qq.com/s?__biz=MzIzNjU5NDE2MA==&mid=2247489725&idx=1&sn=7bd6c70fa2411a1facc30a0771aca85d&chksm=e8d42e22dfa3a73473c15ae06d660bba3269d4ff3f3f7777a0b85786f3994f91a22663b24e49&scene=21#wechat_redirect) 。

### 群晖开启 SNMP v3

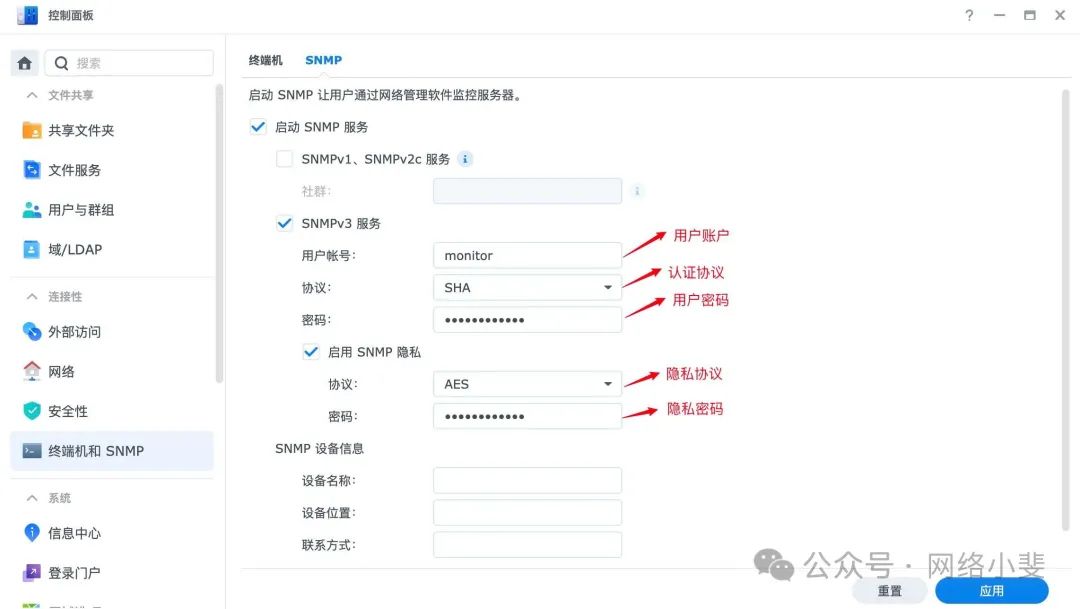

这里我通过 **`SNMP Exporter`** 采集器使用 **`SNMP v3`** 协议实现指标暴露采集，首先需要登录群晖 **`NAS`** 设置 **`SNMP`** 的参数，如下所示：

![](/media/202411/2024-11-14_091505_9350780.6880753491286231.jpeg)

### 开始采集

下载采集配置文件 **`snmp_synology_nas.yml`** 放到 **`SNMP Exporter`** 程序运行加载的配置文件目录中，该文件我已开源，可直接到开源地址拿：

> `https://github.com/robotneo/networkdevice-monitor/tree/main/generator/synology`

修改 **`snmp_synology_nas.yml`** 文件中的头部认证模块：

```yaml
auths:
  synology_v3:
    community: public
    security_level: authPriv     # 安全等级 认证并加密
    username: monitor            # 认证用户
    password: Mrot@2024neo       # 认证密码
    auth_protocol: SHA           # 认证算法
    priv_protocol: AES           # 加密算法
    priv_password: Mrot@2024mei  # 加密密码
    version: 3
```

修改在NAS中定义好的信息：

- 认证用户
- 认证密
- 认证算法
- 加密算法
- 加密密码

其他信息不用更改，保持不变即可。

修改好认证模块的配置后，直接保存配置文件，把配置文件放到 **`SNMP Exporter`** 程序运行配置中，假如 **`snmp_exporter`** 是二进制部署在 `/opt/snmp_exporter` 目录下，配置文件配置如下所示：

```
# 新建配置文件存放目录
mkdir -pv /opt/snmp_exporter/conf

cat <<EOF > /etc/systemd/system/snmp_exporter.service
[Unit]
Description=SNMP Exporter
After=network-online.target

# This assumes you are running snmp_exporter under the user "prometheus"

[Service]
Restart=on-failure
ExecStart=/opt/snmp_exporter/snmp_exporter --config.file=/opt/snmp_exporter/conf/snmp_*.yml --snmp.module-concurrency=3

[Install]
WantedBy=multi-user.target
EOF
```

采集成功后，可以开始抓取配置，打开 **`vmagent`** 的抓取配置文件，写入配置 **`job_name`** 开始抓取指标存入 **`VictoriaMetrics`** 中。
```
scrape_configs:
  - job_name: "synology"
    scrape_interval: 15s
    scrape_timeout: 10s
    file_sd_configs:
      - files:
        - /etc/victoriametrics/vmagent/synology-nas.yml
        # refresh_interval: 2m vmagent 不支持这个参数 prometheus 中可使用这个参数
    relabel_configs:
    - source_labels: ["__address__"]
      target_label: __param_target
    - source_labels: ["__param_target"]
      target_label: instance
    - target_label: __address__
      replacement: 172.17.40.13:9116
    - source_labels: ["module"]
      target_label: __param_module
    - source_labels: ["auth"]
      target_label: __param_auth

# /etc/victoriametrics/vmagent/synology-nas.yml
# Prometheus 通过文件发现机制定义的采集目标
- labels:
    module: synology_common,synology_interface
    auth: synology_v3
    brand: Synology
  targets:
    - 172.16.10.10
```

## 开源信息

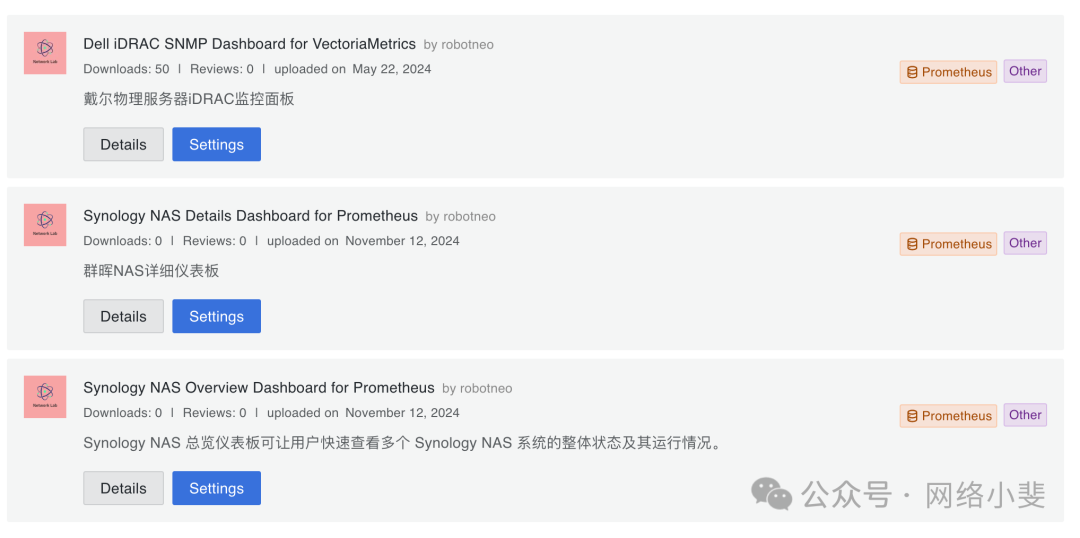

以上所有内容都已开源，如果需要针对性的自定义采集，并针对性的模块采集，就需要自行编写生成器配置文件，生成相关的采集配置文件，这些都可以到开源项目中找到。

![](/media/202411/2024-11-14_091505_9672230.9643206789748029.png)

> github：https://github.com/robotneo/networkdevice-monitor grafana：https://grafana.com/orgs/robotneo/dashboards
