奥科sbc监控说明-v6

奥科SNMP默认是开启的，使用端口是161，使用用户名public 去get mibs字段可以得到如下数据

一、硬件监控：

设备CPU、内存、网络流量信息如何获取

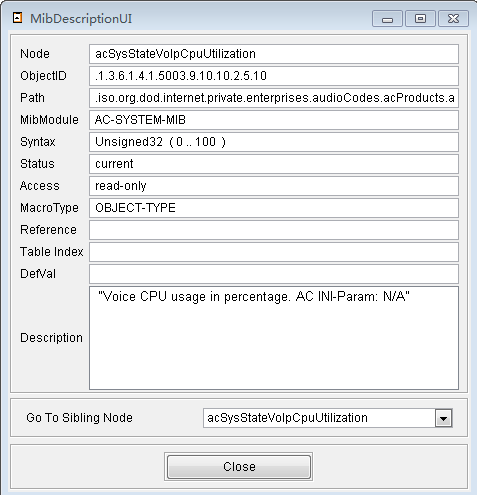

1.CPU使用率：

mibs文件名：AC-SYSTEM-MIB.my

Node：acSysStateVoIpCpuUtilization

![](/media/202301//1673488437.0647042.png)

![](/media/202301//1673488437.0747764.png)

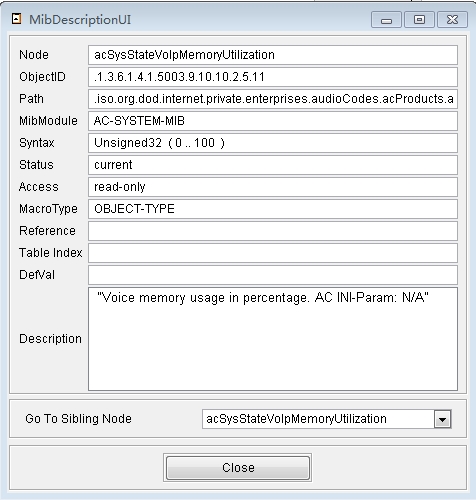

2. 内存：（需要升级到sbc 7.2版本，如果用7.0可以在虚拟机EXSI上取到内存使用情况）

mibs文件名：AC-SYSTEM-MIB.my

Node：acSysStateVoIpMemoryUtilization

![IMG_256](/media/202301//1673488437.0885253.jpeg)

![](/media/202301//1673488437.3991992.png)

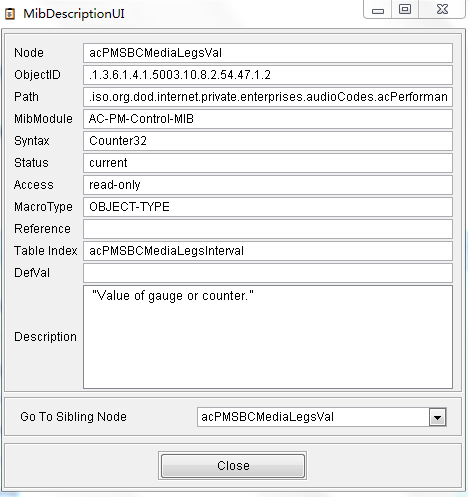

3. SBC Session并发数信息的获取

媒体连接数：

mibs文件名：AC-PMCONTROL-MIB.my

Node：acPMSBCMediaLegsVal

![](/media/202301//1673488437.4125054.png)

![](/media/202301//1673488437.4219654.png)

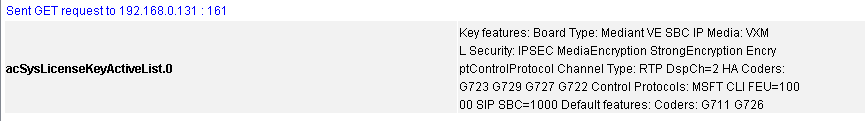

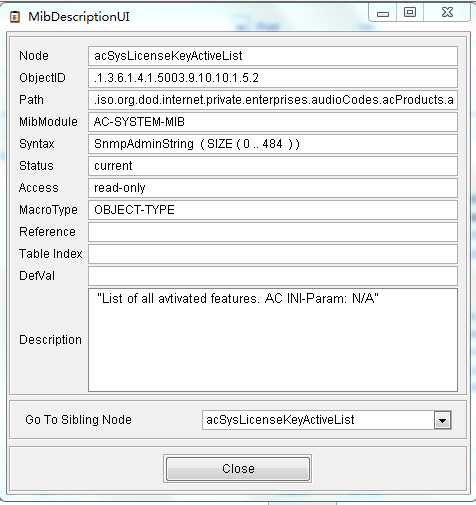

4.License许可信息获取：

mibs文件名：AC-SYSTEM-MIB.my

Node：acSysLicenseKeyActiveList

![](/media/202301//1673488437.4360807.png)

![](/media/202301//1673488437.445826.png)

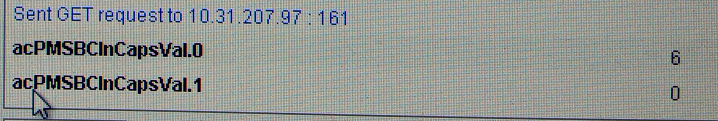

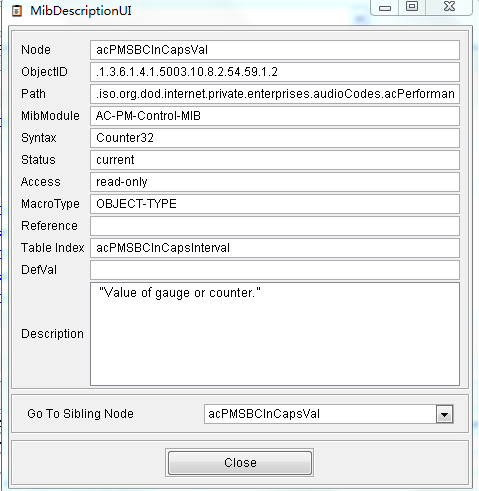

5. caps信息获取（需要升级到sbc 7.2版本）：

mibs文件名：AC-PM-Control-MIB（7.2版本mibs）

Node：acPMSBCInCapsVal

![](/media/202301//1673488437.4921186.png)

![](/media/202301//1673488437.502419.png)

1. SipTrunk状态(可以通过trap推送option fail告警消息监控）

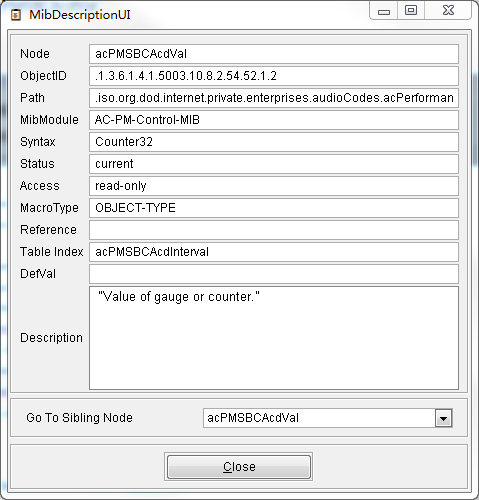

7. Average Call Duration信息获取（平均通话时长，15分钟一统计，不需要可以不用取）：

mibs文件名：AC-PM-Control-MIB

Node：acPMSBCAcdVal

![](/media/202301//1673488437.5262282.png)

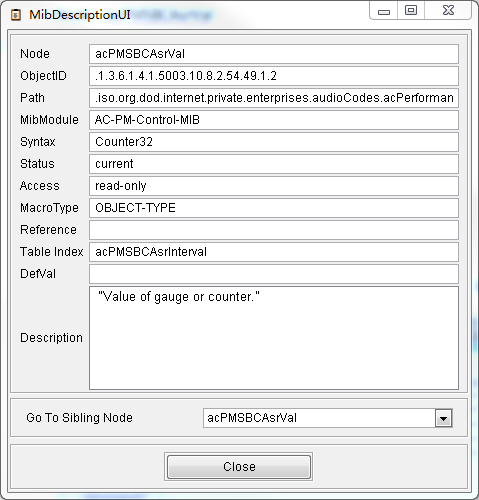

8. Average Success Ratio（ASR平均呼叫成功率）信息获取：

mibs文件名：AC-PM-Control-MIB

Node：acPMSBCAsrVal

![](/media/202301//1673488437.5576544.png)

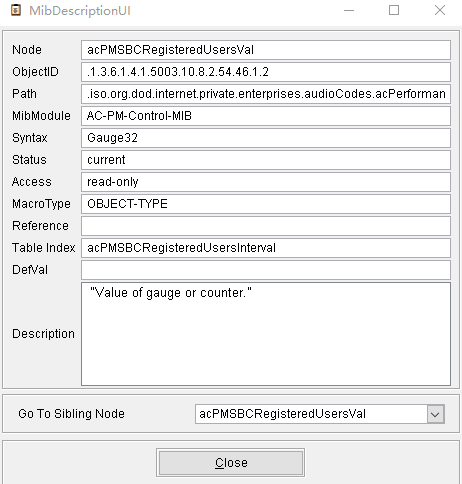

1. 电话注册数获取

![](/media/202301//1673488437.5788665.png)

二、SNMP traps主动告警推送配置及告警级别说明

1. SNMP traps推送告警配置如下图，在红色框中填写推送的snmp 服务器地址；

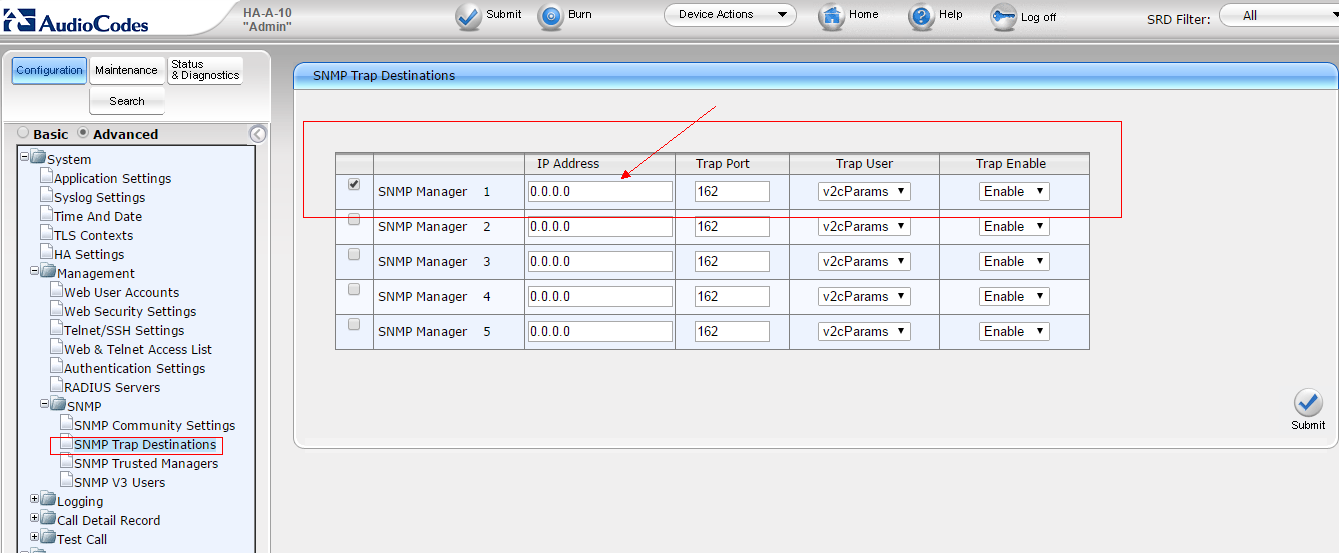

SBC 7.0版本

![](/media/202301//1673488437.5984292.png)

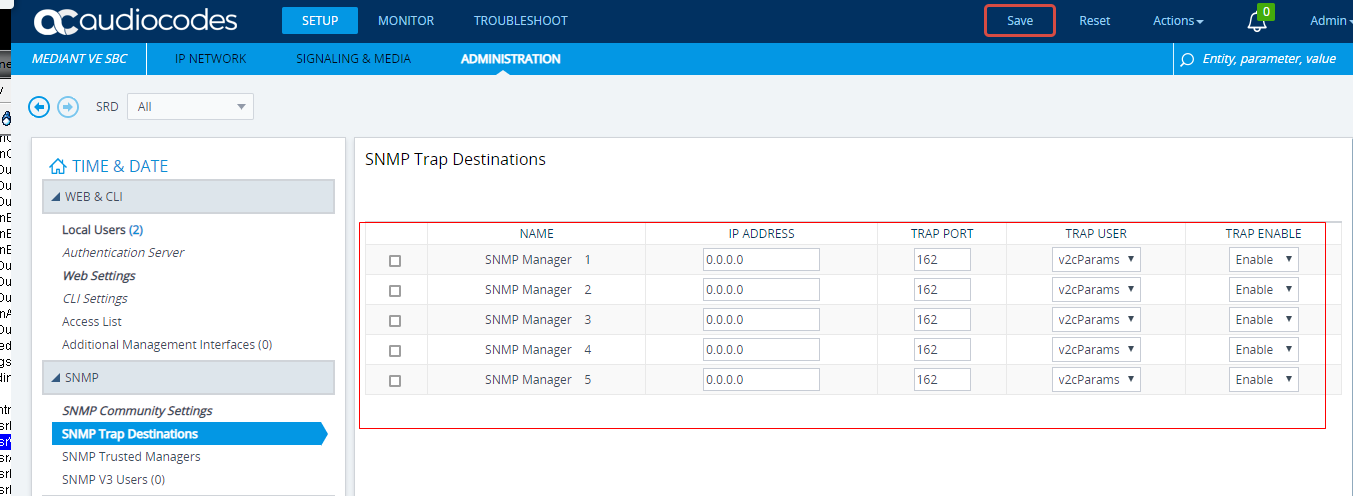

SBC 7.2版本

![](/media/202301//1673488437.611289.png)

trap推送的内容见《snmp-reference-guide-for-gateways-sbcs-msbrs-ver-72.pdf》

以下告警内容是重要告警

minor(3)

major(4)

critical(5)

次要告警如下：

♦ noAlarm(0)

♦ indeterminate(1)

♦ warning(2)

奥科mibs库见附件Mibs-7.2.zip，字段说明见附件文档《snmp-reference-guide-for-gateways-sbcs-msbrs-ver-72.pdf》
